浪涌保护器：

一、概述

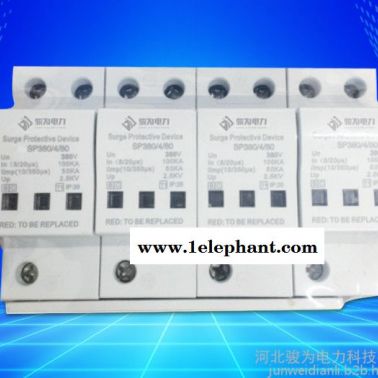

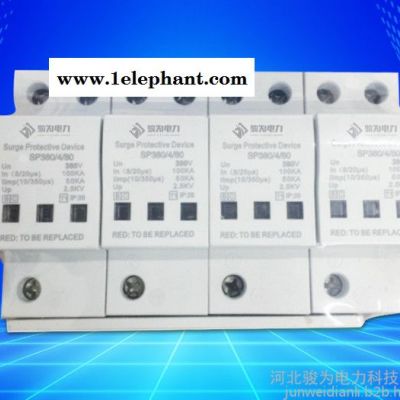

JW系列浪涌保护器（又称电源防雷器、浪涌保护器、SPD）适用于50/50Hz，380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供电系统中。它是由多个单片式标准电源防雷模块组成，可以自由组合成单相或三相保护，防止由于外界（雷击、电磁干扰等）或系统内部（系统拉合闸效应、感性及容性负载的启动和停止等）引起的脉冲浪涌及瞬间过电压对供电系统设备的损害。JW系列浪涌保护器广泛应用于通讯、铁路、金融、油田、高层建筑、民宅、写字楼等配电系统中，使这些用电单位的用电器（如电脑、仪器设备等）免受雷击、暂态过电压等浪涌过电压带来的损害，保证设备及人身安全。是理想的过电压保护装置。

二、结构原理

在三相四线制系统中，三条相线和一条零线对地线之间均接有保护器。在正常情况下，保护器处于高阻状态，当电网因雷击或其他原因造成浪涌过电压时，保护器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态，从而不影响电网的正常运行。

三、产品特点

1、标准模块化设计，标准35mm导轨安装，使用方便；
2、插拔式设计，更换方便；
3、核心器件采用高质量压敏电阻（MOV），通流容量大，输出残压低，响应速度快；
4、脱扣装置隔仓式设计，确保保护器因过热过流击穿失效时，自动脱离电网；
5、外壳采用高阻燃性材料，符合电气安全要求；
6、可附加声光报警遥信模块。

四、工作条件

1、海拔高度不超过3000米；
2、环境温度：-40℃～70℃；
3、相对湿度：＜90%；
4、与垂直面的倾斜度不超过5°；
5、无显著摇动和冲击振动的地方；
6、无爆危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。

组合式过电压保护器：

产品介绍

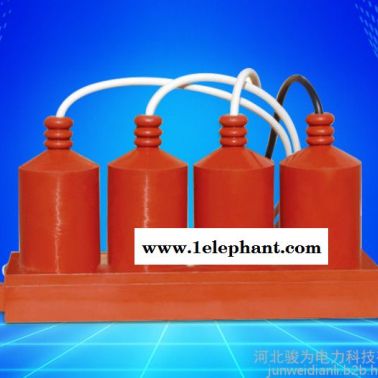

JW-ZGB系列组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。

我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。
