供应安诺AN-CTB微机型电流互感器二次过电压保护器

一、产品概述

　　AN-CTB系列微机型电流互感器二次过电压保护器采用MSP430F149单片机，处理速度快，可靠性高，功耗极低，可以配置RS485通讯接口和远方计算机实现双向通讯。本保护器可以对各种CT二次侧异常过电压进行保护。可以**大限度地避免电流互感器二次侧异常过电压引起的危害，通常应用在对CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等处的过电压保护。

保护器接在CT二次绕组两端，当CT二次侧正常时，保护器本身对CT二次侧为高阻状态，漏电流极小，不影响二次侧其它电气设备的正常运行。当CT二次侧因种种原因出现异常过电压时，保护器迅速动作，对CT二次侧进行短路**大限度地避免相关事故的发生。

二、型号及其含义

 AN-CTB- 01/02/03/04   -Y

三、使用环境条件

1. **大可保护12个CT二次绕组，每个绕组保护动作均有LED指示功能；

2.宽范围交直通用电源：AC/DC110V～250V，具有LED指示功能；

3.具有RS-485通讯接口（光隔）；

4.仪表参数可由计算机远方设定；

5.具有遥信继电器输出报警功能；

6.保护启动电压UC：150V±10%(可按用户要求设计)；

7.保护继电器触点容量AC250V/8A（常规容量5A）,遥信继电器触点容量AC250V/5A;

8.保护响应时间TS：50ms≤TS≤250ms；

9.正常漏电流 IL20V：?20μA

10.工作环境：温度-20℃~70℃，湿度≤95%RH；

11.CPU采用MSP430F419芯片，工作电流μA级别，节能降耗方面发挥了优势性能。

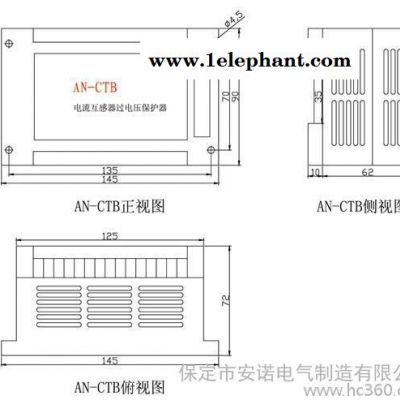

四、安装尺寸及后端子图

说 明：

1.采用标准DIN导轨安装或螺丝固定安装方式, 安装保护器时应尽量离CT近些，以便于巡视；

2.外形尺寸：145mm*90mm*72mm。

装置后端子图：

五、使用注意事项

    1.保护器的保护动作接点为保持型：保护器动作后，在CT故障消除后仍会保持保护状态，当需要解除保护状态时，须按复位按钮进行手动复位。根据用户需要，亦可提供非保持类型的产品。

2.保护器需要工作电源给手动复位、遥信继电器和状态指示部分提供工作电源。任何一路CT故障，遥信继电器均动作，若工作电源缺失，上述功能随之不能实现，但保护器仍具备CT线圈保护功能。保护器在**上电时，需要按复位按钮手动复位，以使保护器所有接点均处于正常初始状态。

六、功能测试方法

1.绝缘电阻测试：

a) 用万用表的电阻档分别测量各路A端、B端、C端 与相应的N端之间的电阻值，应大于几十兆欧姆。

2.功能测试：

b) 将单相调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N,  2B与2N)，接通保护器的工作电源，此时，面板上的工作指示灯（绿色）亮，而其它的指示灯均应不亮，这表示各路保护电路均处于正常的复位状态。假如还有红色指示灯亮，说明相应部分保护状态未正常复位，需要按复位按钮予以复位。之后，检测动作电压是否正常，方法是：缓慢地调节调压器，使调压器输出电压逐渐升高，当灯泡亮时，此刻调压器输出电压数值即为保护动作启动电压。之后降低调压器的输出电压，灯泡也不会熄灭，这说明保持功能正常。 依此方法分别检测所有各路绕组，如果均符合技术指标，则检测合格。
