| 电压比 | 35kV |
|---|---|
| 额定功率 | 10000KVA |
| 防潮方式 | 密封式 |
| 冷却方式 | 油浸自冷式 |
| 冷却形式 | 液/油浸式 |
| 绕组形式 | 双绕组 |
| 铁心形式 | 心式 |
| 外形结构 | 立式 |
| 效率(Η) | 99 |
| 测量范围 | 2000米海拔 |
| 产地 | 安徽 |
| 电源相数 | 三相 |
| 频率特性 | 低频 |
| 输出电压 | 1.5 |
| 输入电压 | 1.5 |
| 外形尺寸 | 110*95*115 |
| 铁心形状 | E型 |
| 品牌 | CNEG |
| 型号 | S9 10000KVA 35KV |
安徽华正电气有限公司 //www.ahhzdq.com

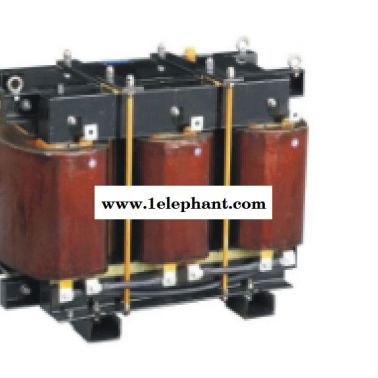

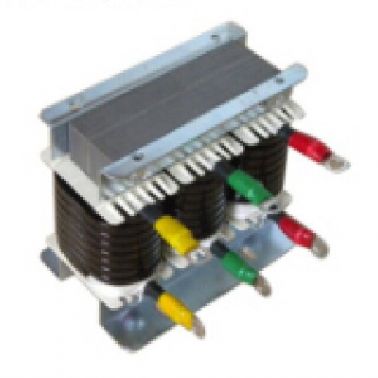

二、用途平波电抗器用于整流回路之中，抑制整流后的波纹脉动分量，并使整流后的电流连续不断，改善输出的支流波形，保证直流设备的正常运行。三、结构特点1.该电抗器为单相铁心干式结构。
2.铁芯采用**低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并涂以专用粘接剂，以保证电抗气隙在运行过程中不发生变化且无噪音。
3.线圈采用F级或H级漆包铜扁线绕制，排列紧密且均匀，外表不包绝缘层，小容量线圈采用层式结构，大容量线圈采用饼式结构，具有较好的通风散热效果。
4.平波电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能无噪音地安全运行。
5.平波电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较低的温升。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子或铜排。四、使用条件 1.海拔不超过2000m。
2.环境温度-25～+45℃，相对湿度不超过90%。
3.电源电压的波形近似于正弦波。
4.周围无有害气体，无易燃易爆物品。
5.周围环境应有良好的通风条件，如平波电抗器装在柜内，应加装通风设备。详情请见：//www.ahhzdq.com/goods-20.html 五、技术参数
产品型号 | 额定电流（A） | 适配功率（KW） | 电感量（mH） | 外形尺寸（长*宽*高） |
PK 5A/20V | 5 | 1.5 | 10.6 | 110*95*115 |
PK 7A/20V | 7 | 2.2 | 9.09 | 110*95*115 |
PK 10A/20V | 10 | 3.7 | 6.37 | 110*95*115 |
PK15A/20V | 15 | 5.5 | 4.25 | 110*95*115 |
PK 20A/20V | 20 | 7.5 | 3.18 | 140*140*170 |
