本公司销售韩国三和 电机保护器 联系人：兰先生 电话15067876270                                                           详细说明：
EOCR-SS
          特点：

两个电流互感器
抗冲击电流
电机起动延时（D-time),脱扣延时（O-time)可独立连续设定。




概述：

两个电流互感器监视三相电机中二相电流，当负载电流超过60A后，需要外加CT。内置的比较电路比较负载电流与预先设置的过载保护电流，当负载电流持续增大时，红色的LED灯闪亮，经过预先设定的延时时间后，继电器动作，内部触点由闭合状态转变为断开，控制外接接触器脱扣。此时，红色的LED指示灯保持长亮，绿色指示LED灯保持熄灭，表示一个脱扣动作发生。要使它恢复常态可人工按前面板的按键一次，或切断继电器控制电源供电一次,对它实施复位。当电机实际电流达到预先设定的保护电流点时，红色的LED指示灯亮度为**，所以，它可以代替电流表指示电机负载电流。
两个独立的延时调整旋钮可各自设定电机启动延时（DT）和过载脱扣延时（OT），已确保继电器不发生误动作。《TEST》按键用于测试继电器脱扣动作。
 DT：电机启动过程中，电流是正常负载电流的5-7倍，此延时设置，保证电机启动过载期间不动作。设置范围：0.2-30秒。
 OT：当电机负载电流超过预先设定的保护电流值后，电流持续增加，经过OT设置时间后，电流并没降低，继电器立即动作。控制外接接触器脱扣，保护电机。设置范围：0.2-10秒。

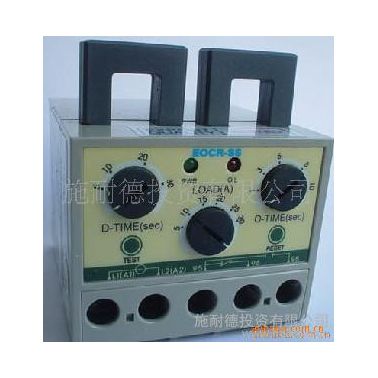

前面板图示：




保护类型：

可保护项目
 脱扣时间

过电流 O-time
缺相 O-time
堵转 O-time+D-time

特性：

电流设定


 型号
 范围

05 0.5-6A(6.5)
30 3-30A(35)
60 5-60A(70)
70A以上电流,需配合外加电流互感器使用
延时设定
 起动延时(D-time) 0.2-30秒,连续可调
脱扣延时(O-time) 0.2-10秒,连续可调
工作电压
 220 90-250V(50/60Hz)
440 320-480V(50/60Hz)
触点
 形式 1-SPDT(1C)
容量 3A/250V(AC)
静态 98-95常开“N”
96-95常闭“R”
延时特性
 定时限
脱扣指示
 LED(亮)
安装方式
 35毫米固定/道轨式

使用调整方法:

1、把继电器正确接入电机控制回路,根据具体情况分别整定继电器面板的起动延时、脱扣延时旋钮,设置正确的延时时间。如果知道电机启动时间，设置DT为电机启动时间，如果不知道，把DT设置为**大值。

起动延时：电机起动时，起动电流是正常运转电流的5-7倍，该延时设定确保电机起动时，继电器不动作。
脱扣延时：电机正常运转过程中，一般而言，允许有瞬间过载，该延时设定指电机发生过载后延时多长时间，继电器才开始动作。从而确保电机正常运转过程中。继电器不发生误动作。
   2:给继电器L1、L2端子加入正确的电压，按住面板上TEST轻触按键，经过D-TIME+O-TIME时间后，继电器动作，红色LED指示灯亮。按一下面板上轻触按键复位，将LOAD旋钮顺时钟转到**大位置。

  3:启动电机，记录电机启动时间，将负载（LOAD）旋钮逆时钟方向旋转到红色LED指示灯微闪点，此点指示的电流值**是电机实际负荷电流值点。把负载（LOAD）旋钮指向期望的电流值点，实际使用中，继电器动作电流值推荐设置在电机额定电流的110-125%内。

4、把DT重新设置为实际的电机启动时间。
 韩国产的电机过载保护器：具有过载、轻载、缺相、逆相、相位不平衡、相序、过流、欠流、过压、欠压、馈电、短路、堵转、电压电流不平衡、接地、过负荷定时限、过负荷反时限等保护功能。可配置断电自启动，故障告警,时间设置，限时等功能。全面实现网络通讯/监测/控制等操作。可以取代三相电压表，三相电流表，电流变送器，电流互感器，热继电器，时间继电器，漏电继电器等。属于微机监控型电机保护器新生一代技术产品。导轨安装、面板安装（带配置电缆线）；相匹配器件：有无触点单相电机起动继电器，双互感器100-600/5A（2CT）,三相互感器100-2000/5A（3CT）体积轻巧、安装方便。本产品广泛应用于电力、石油、化工、冶金、医药、造纸、纺织、包装、印刷、机械制造及设备维护等行业的变速马达控制、单/三相电机保护、机械设备过载保护装置及电力电气控制系统、自动化工控控制系统等产业。
