别名 | 熄火联控装置 |
---|---|
材质 | 灰铸铁 |
适用范围 | 工业、电站锅炉设备 |
外形尺寸 | 400*300*200mm |
品牌 | 宝威燃控 |
型号 | BWBQ-13 |
加工定制 | 是 |

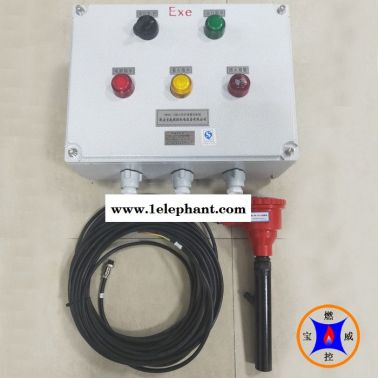

BWBQ-13熄火保护报警控制箱是一种当钢厂烤包器工业窑炉燃气火焰意外熄灭时快速切断煤气供应的装置。
通过紫外线探测火焰的有无,适应不同工况,实现快速切断煤气供应,方便重新点火的燃气火焰熄火检测控制器。
主要技术参数:
工作电源: 220VAC/50Hz
功 耗: 100W
火焰响应时间: 见火响应≤1s
熄火响应1~3s
显示:旋开箱面电源开/关,电源指示灯(红色)亮
旋开箱面运行开/关,运行指示灯(白色)亮
见火响应时着火指示灯(绿色)亮
熄火响应时熄火故障指示灯(黄色)亮,声光报警器报警
燃气欠压响应时欠压故障指示灯(黄色)亮,声光报警器报警
燃气泄漏响应时泄漏故障指示灯(黄色)亮,声光报警器报警
输出:
1、燃料电磁阀电源AC220V
2、燃料阀连锁信号一组(继电器无源常开触点,容量220VAC·5A)
3、火焰实时信号继电器常闭、常开无源触点各一组,容量220VAC·5A
熄火响应时常闭触点闭合,常开触点断开
见火响应时常闭触点断开,常开触点闭合
使用环境温度:监测器及UV探头:-20℃~80℃
外形尺寸: 400×300×200(mm)
安装孔尺寸:探头安装螺纹M20*1.5
监测器型号:UV探头
烤包器熄火报警装置UV探头安装方法和注意事项:
烤包器密封盖和罐口有一定的距离,能目测到烧嘴喷出的火焰,可将火焰监测器探头,焊接在烤包器后面的支架上(需方制作),探头所处的环境温度不应大于80℃,温度高于80℃必须加装冷却风,一般探头距烧嘴喷口2-4米,将探头对准烧嘴喷口,为防止灰尘进入探头,建议探头俯视烧嘴喷口,同时给探头做防护罩,探头与控制箱之间连接的监测线缆,建议用金属管护套。
环保部对钢厂要求也逐渐规范。为安全起见,钢厂烤包器需加装熄火检测报警控制器,具备时时监测火焰燃烧状况,一旦出现意外状况紧急切断燃气阀并报警,提醒操作人员进行处理。在炼钢生产过程中,备用钢包需用高炉煤气火焰炙烤至1200度以上,炙烤钢包的大口径燃气火焰有意外熄灭的可能,由此造成煤气外泄,造成中毒危险。这时为了保证安全,必须加装熄火保护报警装置,以免造成危险。
