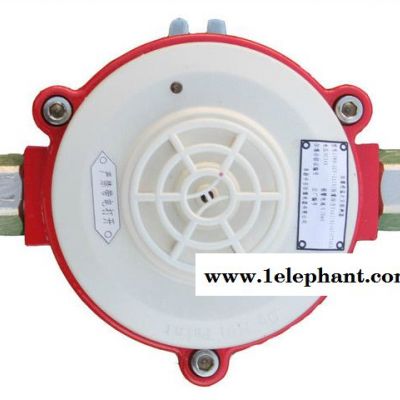

JTWB－ZCF－ZA101防爆感温探测器

一 概述

     JTWB－ZCF－ZA101防爆感温火灾探测器（以下简称防爆探测器）由探测器和安全栅组成。是非编码开关型（继电器输出）防爆探测器，可以和国内外任何厂家的火灾报警控制器配套使用。

防爆探测器上电后处于正常监视状态（此时指示灯周期性2s-4s闪烁）。当现场温度达到报警温度时，探测器指示灯常亮，继电器的常开触点闭合，常闭触点断开，向控制器发出报警信号。只有在系统复位或暂短掉电且又重新上电后，指示灯熄灭。

防爆探测器符合GB3836.1-2010**性环境 **部分：设备  通用要求》、GB3836.2-2010  **性环境  第 2 部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2010**性环境 第4部分：由本质安全型“i”保护的设备》、GB 4716-2005点型感温火灾探测器的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经**指定的检验单位检验合格，取得了**级防爆合格证书。

二 特点

     本探测器是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时有剧烈温升的场所。防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

安全栅采用电阻性、晶体管双重电子开关电路，启控速度快，并可自动复原。

三 技术特性

  1、防爆形式：隔爆兼本质安全型

2、防爆标志：Exd(ib)IICT6Gb

3、环境温度：—10℃～+55℃

4、相对湿度：≤95%（不结露）

5、大气压力：80kPa～110kPa；

6、工作电压：DC24±4V

7、监视电流：≤60uA

8、报警电流：≤30mA

9、报警温度：60℃

10、报警复位：瞬间断电（10sMin，DC2.5V Max）

11、上电时间：≤30s

12、报警确认灯：红色，巡检时闪烁，报警时常亮。

13、安全栅参数：Ui：DC≤28V；Ii：DC≤100mA

Uo：DC≤28V；Io：DC≤30mA

14、保护面积：当空间高度为6m～12m，保护面积为60平方米。空间高度为6m以下时，保护面积为40平方米。

15、外壳防护等级：探测器IP33、安全栅IP65。

16、安装尺寸：125mm×130mm×102mm

17、安装孔距：106mm

18、重量：0.9kg
