| 报警电流 | ≤22mA (串入电阻510Ω,电压DC24V） |
|---|---|
| 工作电压 | 接开关量输入设备或监视模块控制端 |
| 环境温度 | -10℃～+50℃ |
| 计量单位 | 套 |
| 监视电流 | ≤25uA (≤ 40℃） |
| 类型 | 温感探测报警器 |
| 外形尺寸 | 直径:100mm 高度:41mm |
| 线制 | 二线制，无极性 |
| 相对湿度 | ≤95%（40±2℃） |
| 重量 | 约65g |
| 分类 | 探头、感应器 |
| 品牌 | 普通 |

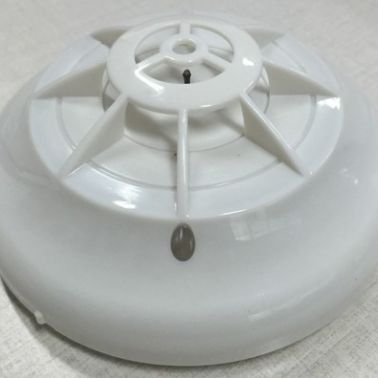

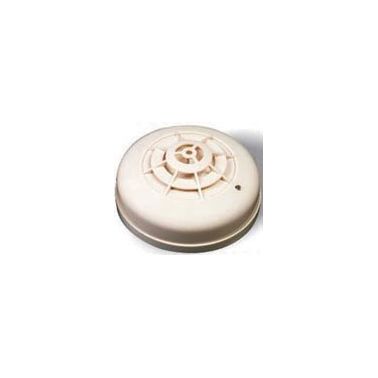

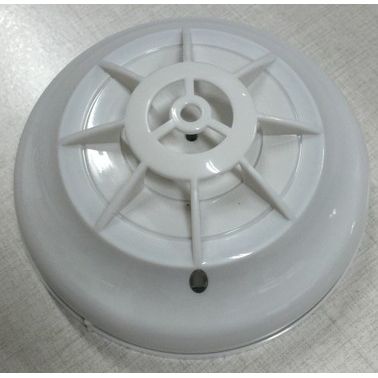

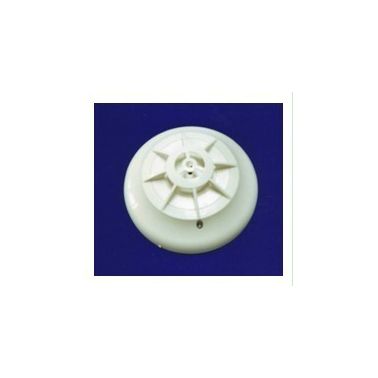

1.0 概述
1.1 JTW-ZD-OT306点型感温火灾探测器（A2）(以下简称探测器) 采用了先进的SMT贴片制造工艺，有很好的抗干扰能力。
1.2 该探测器无地址，属于开关量输入设备，与中继模块或开关量控制器配合使用。
1.3 该产品为点型感温火灾探测器。符合《GB4716-2005》点型感温火灾探测器的技术要求，产品类别: A2。
2.0 结构特征及工作原理
2.1 壳体材料和颜色
采用ABS复合塑胶设计成型，外观美观、安装方便。同时也采用了完善的防潮湿、防腐蚀、防霉变等措施，对沿海高潮湿地区有着很好的防护能力。
2.2 工作原理、工作特性
采用优质的负温度系数热敏电阻作为传感器件，能探测到火灾生成以后所产生的热量，当温度达到预定的阈值时，确认报警时探测器指示灯常亮。直到复位控制器为止。控制器通过检测回路中探测器电流的变化启动控制设备。
2.3 主要部件
该探测器是由负温度系数热敏电阻和一块线路板，外壳主要部件组成。
3.0 技术特征
3.1 工作电压：接开关量输入设备或监视模块控制端 DC24V
3.2 监视电流: ≤25uA(≤ 40℃）
报警电流：≤22mA (串入电阻510Ω,电压DC24V)
3.3 线制：二线制，无极性
3.4 环境条件：温 度 -10℃～+50℃。
相对湿度≤95%（40±2℃）
3.5 尺寸及重量:
直径:100mm 高度:41mm 重量:约65g
4.0 安装
4.1 安装基础、条件及要求
安装前探测器应保存在防尘、防潮、防霉的地方。
4.2 探测器的布线
4.2.1要求用截面积1mm2以上的铜质双绞线，每米绞合节数为20～30，导线总电阻低于60Ω。在总线负载较重的情况下，宜根据实际最大负载电流计算导线压降，以保证现场单元得到18V以上电压。
4.2.2屋顶的穿线管在装入底座后应使用密封膏或密封胶封堵，防止积水进入探测器。
4.2.3接线时导线应使用冷压接线端子或做镀锡处理，不可随意缠绕。避免线头接触不良。
4.2.4单只探测器接线：1端和2端分别接开关量控制器信号输入端或中继模块输入端的接线端子（不分极性）。1端和3端之间应串上一只终端电阻，电阻的阻值应以控制器或中继模块的要求为准。
4.2.5多只探测器接线:1端和2端接开关量控制器信号输入端或中继模块输入端的对应接线端子（无极性，接线应严格按照下图所示进行接线）。在最后一只探测器的1端和3端之间应串上一只终端电阻，电阻的阻值应以控制器或中继模块的要求为准。
| |||
4.3 安装程序、安装调整方法及注意事项
安装前应首先检查探测器外壳是否完好无损，标识是否齐全。

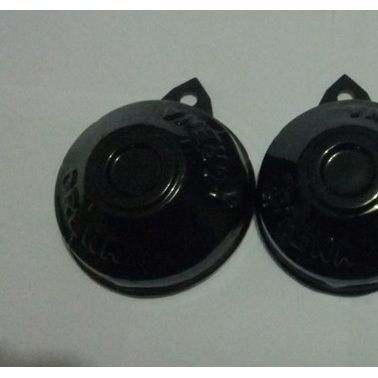

4.4底座安装

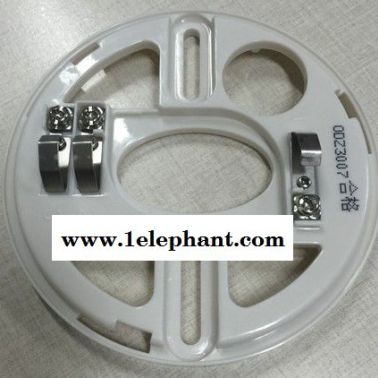

4.4.1OT306底座的型号为ODZ3007，安装时可采用安装孔距为50～80mm的预埋盒。
4.4.2事先选择好位置在墙体上打出深度为30mm以上Φ5孔径，用二枚塑料膨胀栓安装于孔中。塑料膨胀栓应该和墙体表面齐平。用自功螺钉把底座安装在塑料膨胀栓孔中。在拧紧螺丝钉前应保证探测器的报警确认灯方向朝人员观察的主要入口方向。
4.5 探测器安装
应在工程装修完毕后安装，在安装探测器前，检查安装导线对地绝缘电阻应否大于20MΩ，同时应检查总线电压是否正常。探测器底部侧面和底座侧面各有一凸棱，底座上有一卡槽。安装时先将探测器凸棱对准底座旁的卡槽，接着将探测器放入底座卡槽中，最后顺时针旋转探测器直至探测器凸棱和底座凸棱对齐为止。
4.6 安装完后探测器必须可靠地卡在底座卡槽中并且凸棱和底座凸棱对齐，否则重新安装。
5.0 操作、调试
5.1 监视状态检测
5.1.1将探测器与测试设备连接。
5.1.2不应发出故障和报警状态。
5.1.3探测器报警指示灯处于熄灭状态。
5.2 报警功能
对探测器进行加温，探测器应动作，报警指示灯亮(红色)并予保持，直到复位火灾报警控制器为止。
6.0 故障分析与排除
故障现象 | 原因分析 | 排除方法 | 备注 |
相连接的主机或设备报故障 | 1. 外部接线错误 2. 导线松动 3. 终端电阻末接 | 1. 按接线图更改错误接线 2. 紧固接线螺丝 3. 安装终端电阻 | 连接设备仍无法正常工作，请将设备退回厂家维修 |
易报火警 | 1. 热敏电阻损坏 2. 安装环境不适合，如锅炉房 | 1. 更换热敏电阻 2. 更换适合安装环境 | 探测器仍无法工作，请将探测器退回厂家维修 |
7.0 维护、保养及维修
7.1 探测器没有其它可让用户自己更换的部件，出现故障，请与本公司联系。
7.2 维护、保养前应通知有关部门该探测器系统将要进行维护，暂时停止工作。切断将进行维护区域的电源或系统控制的逻辑控制功能。以免造成不必要的报警联动。
