| 产地 | 美国 |
|---|---|
| 电源电压 | 12V |
| 用途 | 地下光缆路由探测仪 |
| 品牌 | 3M |
| 型号 | 2273E |
| 加工定制 | 否 |

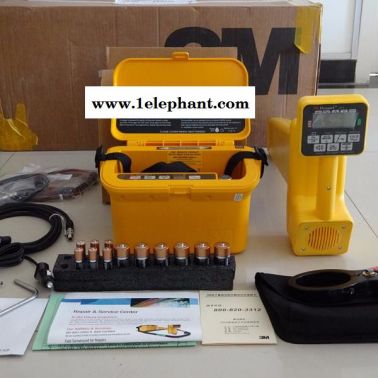

3M DynatelTM 2273E光缆/电缆外皮故障及路由探测仪
DynatelTM 2273E是一种具有微型处理器的电缆（光缆）外皮故障及路由探测仪，能快速有效地确定地下的电缆走向和深度，及确定外皮故障。轻巧、结实的2273E能准确地：
★确定电缆（光缆）的走向
★探测电缆（光缆）的深度
★探测电缆的信号电流
★探测外皮故障及电缆的破坏处
★识别电缆外皮故障的轻重程度
★探测架空电缆的短路或碰地故障
★确定受潮部分的电缆线对
★探测电力电缆
?2273E能准确确定电缆深度，用厘米、英尺、英寸来显示。另外，当与3MEMS2205及2206电子标志器定位仪相配使用时，其系统具有：
★能准确探测出所埋的电子标志器的位置
★同步进行寻找电子标志器及跟踪电缆走向
四种工作方式即使在复杂的地段也能精确定位
确定电缆或光缆的走向，接收器有四种工作方式：峰值，反峰值，差分值或特殊峰值（用来加强追踪长距离的灵敏度），用户可以根据实际情况选择有效的工作方式。
??接收器有四种容量，此外还有一个“扩展器”功能，使得峰值与反峰值测量更为明确。如果两导体带相同频率的信号，该扩展器依据不同的振幅将它们区分开来，从而使结果更为准确，该信号含有耳机插座。
准确确定故障
2273E能确定各种长度的电缆故障，2273E可同时发出一个路由跟踪音信号和一个故障定位音信号。操作者可在探测路由的同时使用外皮故障定位功能，并由2273E区别故障程度。
简易操作系统
? 使用2273E探测仪，不需要特别培训，液晶显示屏幕及触摸式的按钮使使用更为简便。 “记忆储存功能” 能记录有关探测情况。
此系统有三部分组成：
★具有欧姆表的发射器，能探测外部电压及测试持续的环路电阻
★带有图形的接收器用于指示信号的强弱以及电缆定位
★触地支架…… 配有色标，用于确定故障方位
?2273E 探测仪具有四种有源跟踪频率：577Hz，8KHz ，33KHz和133KHz，依据具体实际情况，可以单独或同时使用来补偿现场条件的变化，同时有两种无源跟踪频率50、60Hz和低频 信号（LF）（无需使用发射器）。发射器与接收器在每次开启时自动自检，显示电源能量。
? 这两部分都由高强度材料给予外在保护,能适应各种场合。
2273E光缆/电缆外皮故障及路由探测仪技术特点：
| 发射器 | 好处 |
| 四种可供选择频率 | 适用各种不同情况 |
| 同步信号 | 使接收器可对电缆进行定位 |
| 同时发出一个路由跟踪信号和一个故障定位音信号 | 接收器可对电缆进行故障定位，并进行电缆路由跟踪 |
| 带电压测定能力的欧姆表 | 探测远端接地和外皮是否完好 |
| 三种信号发射方式 | 在各种场合下具有可靠性 |
| 自动负载调整 | 自动负载调整 |
| 标准高输出的电平 | 标准高输出的电平 |
| 危险电压显示 | 警告操作者有危险情况 |
| 抗电压能力为240V | 防止不利的危险因素 |
| 接收器 | 好处 |
| 峰值与反峰值 | 确定电缆位置 |
| 差分值 | 确定电缆走向 |
| 触模式按钮表述电缆深度 | 简捷，准确测量深度 |
| 测量电缆中信号电流 | 确定目标电缆 |
| 可视可听的电缆测定 | 在各种场合都能准确测量 |
| 数值显示故障大小 | 操作者可区别故障轻重 |
| 带耦合器插座 | 电缆对数识别 |
| “扩展”功能 | 增加灵敏度 |
| 50/60Hz电力信号和低频(LF)信号 | 只用接收器可探测电缆 |
| 与2205/2206电子标志器定位仪相配使用 | 探测电子标识器的位置 |
2273E光缆/电缆外皮故障及路由探测仪性能参数：
接收器
| 频率 |
|
| 跟踪信号 | 有源：577Hz，8KHz，33KHz，133KHz |
| 故障定位音信号 | 577Hz and 133KHz pulsed at 8Hz |
| 深度 | 范围:0～4.5米 |
| 电源 | 6节碱性电池(AA) |
| 电池寿命 | 60小时 |
发射器
| 输出功率 |
|
| 跟踪信号 | 577Hz，8KHz，33KHz，133KHz |
| 故障信号 | 4/8Hz为外皮故障; 577Hz和33KHz为跟踪 |
| 音信号 | 577Hz and 133KHz pulsed at 8Hz |
| 感应信号 | 133KHz |
| 输出电压 |
|
| 故障点 | 30伏 |
| 跟踪点 | 30伏 |
| 音频点 | 正常:10伏 |
| 输出功率 | 5瓦 |
| 保护电压 | 240V |
| 电源 | 6节碱性电池(“C”) |
| 电池寿命 | 正常:60小时 |
| 尺寸 | |
| 发射器 | 17.2cmH × 28.6cmW × 19.7cmD |
| 接收器 | 64.8cmH × 9.5cmW × 27.3cmD |
| 重量 | |
| 发射器 | 2.4kg |
| 接收器 | 1.8kg |
| 毛重 | 9.3kg |
| 环境要求 | |
| 工作温度 | －20℃ ～ 50℃ |
| 保存温度 | －40℃ ～ 70℃ |
2273E光缆/电缆外皮故障及路由探测仪物理特性：
| 尺寸 | |
| 发射器 | 17.2cmH × 28.6cmW × 19.7cmD |
| 接收器 | 64.8cmH × 9.5cmW × 27.3cmD |
| 重量 | |
| 发射器 | 2.4kg |
| 接收器 | 1.8kg |
| 毛重 | 9.3kg |
| 环境要求 | |
| 工作温度 | －20℃ ～ 50℃ |
| 保存温度 | －40℃ ～ 70℃ |
