| 加工定制 | 否 |
|---|---|
| 测量范围 | 见参数 |
| 分辨率 | 见参数 |
| 供电电压 | 见参数 |
| 外形尺寸 | 见参数（mm） |
| 防爆等级 | 见参数 |
| 测量精度 | 见参数 |
| 规格 | HCX-E+STL |
| 品牌 | ELESA |
| 型号 | HCX-E+STL |

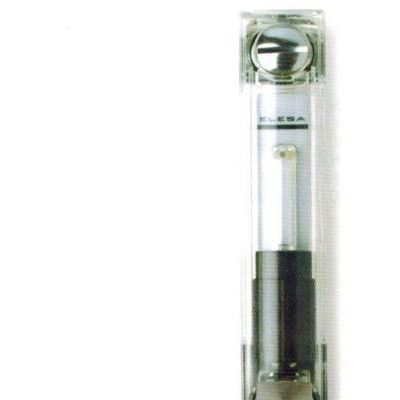

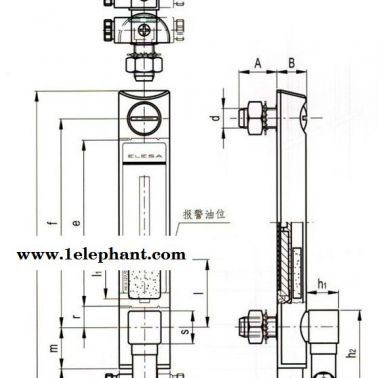

HCX-E-STL
带电控最低液位传感器 和电控温度探测器的 柱式液位指示器
ELESA 原创设计
Technical information
材料
透明聚酰胺基（PA-T）高科技聚合体。耐冲击度高、溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。避免与酒精或含酒精的洗涤剂接触。
螺钉、螺母与密封环
镀锌钢板。
密封环
NBR合成橡胶O型密封环。
浮子
聚酰胺基（PA）膨胀高科技聚合体，黑色，带在油位降至最低时，用以激活电触头的磁性元件；警报阈装在距下部螺母中心约50mm处（根据ISO3498，在23℃下有CB68型矿物油）。
传感器托架
聚酰胺基（PA）高科技聚合体制成，防水，黑色，带内置继电器（簧片）。继电器的两条导线连至两销接头。可提供以下两种型号： - HCX/E+STL-N.A.：电触头常开。 - HCX/E+STL-N.C.：电触头常闭。
电控温度传感器
带内置传感器的镀锌钢螺钉。传感器由电阻值随温度变化的铂金电阻器制成。
可旋转两销接头
带内置电缆衬垫与接头支架。正面与侧面输出（右侧或左侧）包括喷水保护装置【根据表IEC529（参见第503页），保护等级为IP65】，安装期间，可通过必要的调整增大保护等级。NBR合成橡胶平密封环。
反差屏
白色喷涂铝。固定卡子设置在适当的外部尾槽中，可防止屏幕直接接触液体，从而可避免因高温下液体长时间作用而出现泛黄现象。 可在安装前取下，以设置标志和文字。【例如，MAX-MIN（最大-最小）】。
装配
- 当螺母可以从容器内固定时，可用附带的固定螺钉和螺母安装。 - 当螺母不能从容器内安装且容器壁够厚时，可在容器壁上开两个孔，直接用附带的螺钉安装，无需螺母。 - 当螺母不能从容器内安装且容器壁不够厚时，可通过提供的固定螺母和快装套件（参见第1040页）安装。 为保证O型密封环的最佳密封性能，建议对螺母施加表中所列的最大力矩，且密封环贴合面的粗糙度应为Ra=3µm。
最高连续工作温度
90°C（带油液）。
特征及性能
此类柱式液位指示器可在油位降至最低时发出电信号，以及模拟油温电信号 通过超声波焊接装配，以确保绝对密封。完全由透明材料制成：即使从侧面也能以最清晰的视度观察到油位。
技术说明
在23℃的温度下，对CB68型液压系统的矿物油进行实验室试验（根据ISO3498）， 且在试验中逐渐增压，该产品焊接处可承受的最大压力为13bar。 在任何情况下，均建议根据实际工作情况验证产品的适用性。如所用指示器需接触其它油料或液体，或需在不同的压力和温度下使用指示器，请联系ELESA技术部，或进行测试，以保证正常使用。
两销接头装配说明
1. 拧松装在底部的固定螺钉，从指示器上拆下接头，再取下接头支架并松开电缆衬垫。 2. 将两极电缆滑入接头（标准接头），并将电线连至相应接头支架的nr.1和nr.2端子。 3. 将接头支架压入相应接头的要求位置，以进行装配。 4. 用螺钉将接头装在指示器上，再固定电缆衬垫。
电控最低液位传感器的运行
HCX/E+STL-N.A.型：降至最低液位时，电路闭合。 HCX/E+STL-N.C.型：降至最低液位时，电路开启。
电控温度传感器的运行
温度传感器的工作原理是测量铂元件的电阻变化：100 ohm = 0°C, 138.4 ohm = 100°C. 在较小的温度范围内，温度（T）与电阻（R）间的函数近似于直线：例如，假设0℃至100℃的温度范围内为直线，则50℃时的误差为0.4℃。为精确测量，须将电阻设为直线，以给出准确温度。国际温度标准（ITS-90）是对电阻与温度间函数的最新定义。 图示为直接测定触头电阻值的电阻与温度间的函数，该函数通过实验室试验测得。 总之，我们建议设置补偿热耗散及电缆电阻的系统。 温度变化1℃，电阻将变化0.384ohm，因此，测量电阻时，即便是出现小误差，也可能导致温度测量上的大误差。 由于信号电平较低，须保持所有线缆远离电缆、电动机、开关装置及其它可能发出电噪声的装置。使用一端带屏蔽装置的屏蔽电缆，可减少干扰。所用电缆较长时，须检查测量装置是否能控制该电缆的电阻。
