| 品牌 | 奥瑞那 |
|---|---|
| 型号 | JTY-HF-C33 |

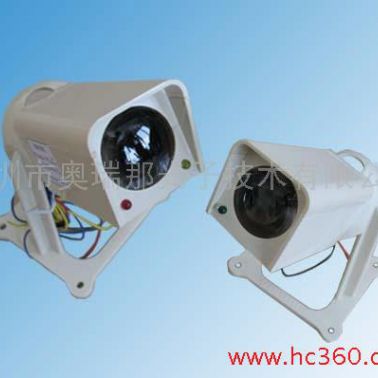

一、产品概述JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。单片计算机，通过在探测器内置CPU的固化运算程序，使探测器具备了较强的分析、判断能力，可自动完成对外界环境变化的补偿及火警/故障的判断，并通过声、光和信号输出等手段给出状态指示。
特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。
二、特点
内置激光**，调试准确、简单方便。
探测器内所有器件、导线均采用直焊方式连接，无任何接插件，防止温/湿度变化带来的影响，保证探测器在高空长期可靠运行；
密闭外壳，具有防尘防水性；
可大角度安装，更好的适用于在不平行、弧形、斜型等墙面，拱顶、
斜顶等建筑；
轴向单一预压紧调试螺母，调试方便且紧固时不会改变已调好角度；
根据现场调试情况自动修正灵敏度，保证探测器的一致性；
接收器设有红、黄指示灯及音响指示，工程调试简便可靠；
具有光照自动监测补偿功能，有较强的抗日光干扰能力；
具有积尘自动监测补偿功能；
多种输出接口，与各厂家报警输入模块配套方便；
探测器不宜安装在下列场所：
天顶高度超过30m 的场所；
空间高度小于1.5m 的场所；
存在大量灰尘、干粉或水蒸气的场所；
平时环境比较洁净，但特殊情况下会有大量扬尘的场所；
探测器安装墙壁或固定物受周围机械振动干扰较大的场所；
探测器光路径向半径距离0.2m范围内有固定或移动物体的场所
发射器：适用于所有接收器
型号 JTY-HF-C33（Ⅰ普通型/Ⅱ激光型）
发射距离、连接 大于150m
红线接：24 V、黑线接：0 V
工作电压、电流 DC 18V~35V/10mA~15mA 绿灯：微亮工作正常，不亮或高亮工作异常
使用温度、湿度 -35℃~65℃ RH 0%~95%
重量、光轴调整 发射器：0.2kg 左右：±18°、上下：＋18～－75°
接收器：1x（电流信号输出型接口方式）
型号 JTY-HF-C33（接收器）
监视距离、灵敏度 1m~100m 4.3dB 62%
工作电压、电流 DC 18V~35V 35mA
指示灯 红色灯：预火警、火警 黄色灯：遮挡预故障、故障
使用温度、湿度 -35℃~65℃ RH 0%~95%
接收器连接 P红线：24 V（+）、S黄线：信号输出、G黑线：24 V（－）
信号输出值 故障：0mA、 正常：5mA、 火警：20mA
重量、光轴调整 发射器：0.3kg 左右：±18°、上下：＋18～－75°
接收器：2x（继电器触点信号输出型接口方式）
型号JTY-HF-C33（接收器）
监视距离、灵敏度 1m~100m4.3dB 62%
工作电压、电流DC 18V~35V30mA
指示灯红色灯：预火警、火警黄色灯：遮挡预故障、故障
使用温度、湿度-35℃~55℃RH 0%~95%
接收器连接P红线：24 V、G黑线：0 V、黄线：2根、兰线：2根信号输出值故障：兰线断开 正常：兰线闭合 火警：黄线、兰线闭合
重量、光轴调整发射器：0.3kg左右：±18°、上下：＋18～－75°
接收器：3x（电压信号输出型接口方式）
型号JTY-HF-C33（接收器）
监视距离、灵敏度1m~100m4.3dB 62%
工作电压、电流DC 18V~35V30mA
指示灯红色灯：预火警、火警黄色灯：遮挡预故障、故障
使用温度、湿度-35℃~55℃RH 0%~95%
接收器连接P红线：24 V（+）、S黄线：信号输出、G黑线：24 V（－）信号输出值故障：（高阻）、 正常：5V、 火警：20V
重量、光轴调整发射器：0.3kg左右：±18°、上下：＋18～－75°
