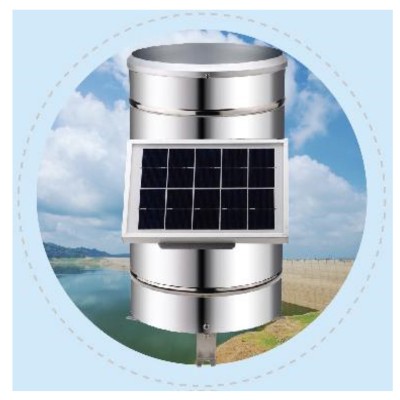

简易雨量报警器由室外雨量计、室内无线预警终端组成。可以实现对降雨进行实时采集，以无线自组网方式将采集到的雨量数据实时传送给室内无线预警终端。室内无线终端接收雨量数据后，实时显示，当雨量超过预设阈值以声、光、数据显示三重报警形式及时发出预警。室内无线预警终端采用家庭日用品与报警器结合的亲民形态，便于居民及时掌握预警信息。室内无线预警终端可增2G/4G通信功能，可将设备工况和报警信息上传管理平台，管理人员通过平台实时了解设备运行状况，对设备进行远程管理。

一、 简易雨量报警器系统特点：

简易雨量报警器在前期传统的简易雨量站的基础上进行了改进与升级，具有以下特点：

2.1、无线自组网，传输距离远

室外雨量计和室内无线预警终端之间采用无线自组网方式进行通信，传输距离远，克服室外雨量计和室内无线预警终端布站地点选择的局限性。

1.3功能特点

l水位报警：水位越限，立即上报告警信息，并将警报发送至室内预警终端。

l声光报警：水位超限时，站点立即进行声光报警，提示附近人员撤离。

短信预警：收到预警短信后会将警报发送至室内预警终端。

手动报警：可通过平台或手机短信发布报警信息。

l通信功能：支持 GPRS 传输水位、雨量实时数据，与预警终端无线自组网通信。

l实时监测：实时采集水位和设备运行状态信息。

l信息传输：将采集到信息通过 GPRS 或短信传输到监控中心。

l存储功能：此产品循环存储监测数据，掉电不丢失。

l无线报警距离：2000米

l数据召测：具有GPRS召测系统数据

l权限号码：10个授权号码

l具备平安报设置功能，可以设置平安报开启、关闭状态

l具备异常报设置功能，当前水位状态、系统电压、信号强度、GPRS状态、系统异常状态监测开启上报或关闭上报

1.4 功能介绍

1、GPRS联网功能，数据自动上传。

2、定时报

可按照每隔1、2、3、4、6、8、12、24小时上传数据，包含当前降水量、降水量累计值、瞬时河道水位、电源电压。定时间隔可以通过本地或远程设置。

3、小时报

每隔1小时上传数据，包含1小时内每5分钟雨量（12组）、降水量累计值、1小时内每5分钟水位值（12组）、电源电压。

4、水位采集

每5分钟采集一次。

水位预警有三个级别，黄色预警值、橙色预警值、红色预警值。终端给平台上传的值为4种：0m——正常水位；0.01m—— 三级黄色预警；0.02m—— 二级橙色预警；0.03m—— 一级红色预警。

通过定时报和小时报上传水位数据。

每隔1小时对入户终端下发当前水位值（默认连发3遍）。

5、水位自动预警

当水位达到预警值，连续判断持续5秒。则向平台上报水位加报（只发一次），同时向入户终端下发水位预警值（连发3遍）。当水位变化（恢复正常或升到更高级别），再次加报，同时向入户终端下发水位值。

 如果设置了预警责任人电话号码，当雨量预警时，会给责任人手机发送预警短信提示。预警责任人号码可通过本地或远程进行设置。

6、手动预警发布

平台预警发布——通过平台发布水位的三级预警信息。

手机短信发布——通过手机发送水位的三级预警信息。

7、配置参数

可通过本地串口、平台软件和手机短信配置参数。

1.5系统预警机制

    （1）数据处理机制

    ·当室外集器判断水位超过某个阈值后，发送报警信息给对应的报警站，并将此报警信息通过4G全网通传输给平台。

    ·报警信息通过网络通路，稳定可靠的传递给对应的报警站。

    ·室外采集器检测到水位信息后及时启动本地声光语音报警，同时将报警信息发送给室内报警器。

·运行过程中，平台可以对设备进行自检，来确定设备当前的运行状况是否良好。

（2）协议上报机制

遵循《水文监测数据通信规约》  （SL651-2014）的要求。

1.6支架要求

l 高度不小于2.5m：

l 采用圆形或方形防腐防锈金属材料；

l 支架及螺栓等零部件应采用防腐防锈材料进行表面防护：

l 支架上应镶嵌或喷涂分辨力为5cm的观测水尺，并喷涂预警指标线名称和对应数值，预警指标线宜采用蓝、橙、红颜色。

二、户内预警终端

2.1 产品外形及接口

l

2.2 产品功能

l组网功能：支持LORA无线扩频技术，自动接受2KM范围内各类采集器信息。

l联网功能：支持4G全网通，可与平台实时通信上传信息。

l信息下发：可显示平台下发数据，支持平台下发信息转为语音进行播报。

l实时监测：可通过有线或无线方式实时采集雨量、水位并显示。

l大屏显示：选用1寸及0.56寸数码管，显示内容清晰醒目。

l时段显示：可分别显示1小时、3小时、6小时、12小时、24小时及全年累计的雨量、水位信息，并可分别进行阈值的设置。

l报警功能：具有数据显示报警，三级灯光报警，语音/平台下发报警。

l★触摸控制：使用触摸方式控制设备，美观大方提升档次。

l★手机白名单：可设置手机白名单，白名单内手机号可对其所属区域范围内设备进行文字信息下发，并转为语音播报，循环次数可设置。

l★醒目警示：采用大面积彩灯进行闪烁报警指示，非常清晰醒目。

l时间显示：可显示公历：年、月、日；农历：月、日；时间、星期等。

l其他功能：具有温度显示，电源状态显示，备用电源电量指示，网络信号显示功能。

l备用电源：默认2000mAH锂电池，待机时间不低于一周，具有低电压报警功能。

l数据存储：内置大容量Flash芯片，可存储记录8-10 年降雨过程信息，并可通过计算机读取。

2.3 技术参数

- 电源适配器：176～250VAC，50/60Hz输入，12V1A输出；

- 电源：主机12VDC输入。

- 电源接口：5.5*2.1DC输入接口；

- 天线接口：SMA标准接口；

- 整机功耗：小于5W；

- 移动通信：4G全网通；

- 自组网距离：3KM；

- 温度测量范围：-19℃～99℃；

- 测量分辨率：1℃；

- 测温精度：0～80℃时±1℃±0.5，其余±2℃±0.5；

- 传感器类型：NTC，10KΩ/25℃，B值3970K；

- 辅助电源容量：标准2000mAH，可选配更高容量。

- 运行环境温度：-40℃～70℃；

- 大气压力：86Kpa～106Kpa；

- 存储温度：-45℃～75℃；

- 相对湿度：0～99%（无结露）。

三、
配置清单

表3-1  简易水位（报警）器配置表（单站）
