在线水位仪（防雷）XMTL型 双屏显示 内置声光报警器 按键操作

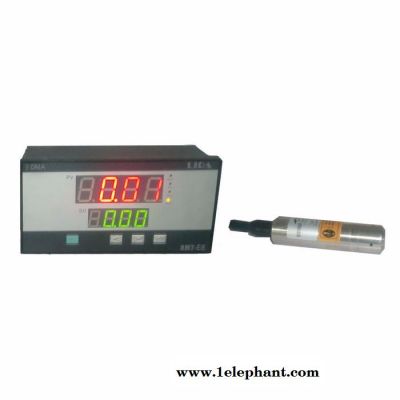

在线水位仪（防雷）XMTL型

一. 用途：本仪表适用于大、中、小水厂，物业公司用于水塔、水池、水库的水位测量、控制、报警。

二. 主要特点：本仪器采用工控单片机作为主控部件，智能化程度高，使用方便。本仪表具有：
1. 双屏显示：主屏显示测量值，副屏显示控制设值。
2. 量程设定：由按键设定，掉电不丢信息。
3. 控制设定：上限，下限等、控制值可在全量程范围内设定。
4. 全数字操作：仪表各参数设定等均采用按键操作。
5. 仪表内置声光报警器

三. 基本性能：
1. 使用条件：电源电压90V-260V，频率（50±2.5）Hz
2. 基本误差：≤±（05%F.S+1dig）
3. 输入输出特性：输入阻抗<250KΩ，输出继电器触点容量<3A200VAC(阻性负载)。
4. 安装结构：装盘和机芯采用全卡入式结构。
5. 接线方法：电压24V可直接配接二线制传感器。接线时，将传感器红（正）线接仪表的“2”端；传感器兰（负）线接仪表“11”端；220VAC接仪表“5”“6”端；并短接仪表“1”“12”端，或接计算机的4-20mA输入端。
6. 开孔尺寸：152×76mm..

四. 参数设定：
仪表通电即进入测量值，按SET键不放，直到主显示屛显示AL1，此时副显示屛显示的值为上限报警值，如要修改，可用加、减、移位键进行修改；再按一下SET键，主显示屛显示AL2，此时副显示屛显示的值为下限报警值，如要修改方法同上。如要退出设定状态，按SET不放直到主显示屛显示测量值。
五．注意事项：
1．在设定状态用户只许设定AL1、AL2，其他参数不可修改。
2．ALM1为上限触点，ALM2为下限触点。
3．安装时应注意避免雷击
