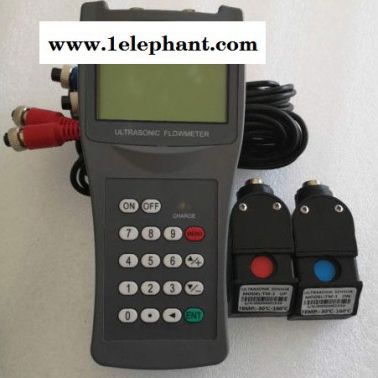

布鲁克斯RTD-100S型便携式超声波流量计 便捷声波流量计 带有专业防爆箱防爆 抗干扰能力强 配有防雷击元件 安全保障

超声波热量表外缚传感器解决了外缚式传感器长时间工作信号衰减和管道内表面结垢而接收不到信号的问题，不停产安装，可适用于钢管、铸铁、玻璃钢、PVC和水泥管等各种管道。插入式传感器是集外缚式传感器与标准管段式传感器二者优点于一身的产品，其特点为：

超声波热量表

技术特点：

◆RTD-100R系列超声波流量计采用了低电压术.使整机的测量精度和抗干扰性得到了质的提高；

◆整机线路采用硬件无关化设计方法，元器件性能的差异不影响测量性能，保证了超声波流量/热量计的一致性；

◆所采用的元器件均为国际上先进的大规模集成电路；

◆线路板的焊接采用国际上先进的SMD自动贴装焊接工艺；

◆灵活多变的中文显示主机和多样化的传感器满足各种不同的工业现场。

1、使用工况条件

（1）测量介质：水、海水、污水、工业用水、循环水、酸碱液、汽油、柴油等能传播超声波的单一均匀稳定的液体。

（2）管路材质：钢、不锈钢、铸铁、水泥、PVC等材质质密的管道，允许有衬里。

（3）测量管径：DN15—DN6000mm。（外缚：15-6000；插入：80-6000；管段：15-1000）

（4）测量流速：0—±32m/s。

（5）主机安装方式：壁挂式、盘装式、便携式、手持式。

（6）传感器安装方式：外缚式、插入式（采用不停产安装、无压力损失）、管段式（可浸水工作）。

（7）传输距离：探头到转换器的距离可达500m（超过此长度请与我方联系）。

（8）工作电源：AC220V或DC8-36V或AC7-30V。

（9）环境温度：主机-30℃~+80℃，探头：-40℃~+160℃。

（10）环境湿度：相对湿度≤90RH。

2、主要技术特点

RTD-100R型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：

（1）0.2ns直接时差测量电路，40ps时差测量分辨率，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。

（2）低电压、多脉冲信号双平衡发射接收海峰技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。

（3）全窗口化中文显示，2×20字符液晶显示器。

（4）正、反双向计量，可计量正、负、净累积流量，流速等。

（5）外壳模具制造，防护等级：IP65。

（6）配温度变送器可实现热量计量，可显示瞬时流量（m^{3/h）、流速（m/s）、累计流量（m3）、累计热量（GJ）、峰值流量及时间等。}

（7）在机器上配有防雷击元件，以保障机器在雷区良好的运行，也可在电源上直接并上避雷器，以便得到更好的保护。

（8）完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。

1输入信号：5路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等其它信号。

2输出信号：1路4-20mA或0-20mA模拟电流信号；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、PSTN、CAN总线、GSM短消息联网。

（9）完备的软件设计：日、月、年累计功能：可记忆前64个运行日、前64个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。

（10）上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。

（11）具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。

（12）低功耗、高可靠性；RTD-100R型系列在设计中选用了世界的IC生产厂家的产品，品质超群，整机功耗仅2W。

济南布鲁克斯仪表有限公司专业从事流量仪表的研发、制造、销售及服务，近几年来，济南布鲁克斯凭借过硬的产品质量和优质的服务赢得了全国广大用户的良好口碑，在全国流量仪表行业享有较高的知名度，现有我公司生产的电磁流量计/电磁冷热量表.涡街流量计.超声波流量计/超声波冷热量表.涡轮流量计.旋进漩涡流量计.磁翻板液位计.流量计算仪.定量控制仪.压力变送器.玻璃转子流量计.年产量在上万台，智能流量积算仪（液晶显示）在全国上百家(生产流量计厂家)配套使用。公司技术力量雄厚，生产设备精良，加工能力强。布鲁克斯仪表因为拥有优质的科研队伍，不仅生产市场通用型流量测量仪表，还可以根据用户的实际情况，按照用户的要求进行OEM设计加工定制，全面解决用户对流量计量方面的各种需求。

我公司在着眼于专业化的同时，也在专注于产品的系列化、多元化战略。布鲁克斯引进国外先进技术.拥有液体流量检定装置.气体流量装置。

   布鲁克斯企业依靠先进的实验设备、坚实的研发基础、完善的生产工艺、高素质的服务团队，致力于民族产业的崛起，倡导节能环保理念。凭借自主技术和超前的市场意识，推广前端流量测量技术。为您提供测量方案，以科学数据为依据，为企业节能高效做助手，愿布鲁克斯成为您发展中永远的选择！
