| 表面粗糙度 | 0.7um |
|---|---|
| 产地 | 台湾 |
| 产品认证 | CE |
| 承重 | 2500 |
| 工作台面尺寸 | 1540x1375mm |
| 加工精度 | 单边+/-5um以内 |
| 加工速度 | 170mm2 /min |
| 控制系统 | 精呈 |
| 售后服务 | 保修一年 |
| 输入电压 | 220V |
| 执行标准 | 国标 |
| 锥度 | +/-30度(广角喷嘴)100mm |
| 适用行业 | 轻工 |
| 工作油糟尺寸 | 2650X900X500 mm |
| Z轴行程 | 350mm |
| 品牌 | 精呈 |
| 型号 | V2000 |
| 控制箱重量 | 360kg |
| 走丝速度 | 0~250mm/sec |
| 切割厚度 | 330mm |
| 工作台行程 | 2000*450 |
| 加工电流 | 30A |
| 切割斜度/工件厚度 | +/-30度(广角喷嘴)100mm |
台湾精呈科技股份有限公司，位于台湾台中市，公司设计，生产、制造的高精度，高可靠性的线切割机台，有完整之研发、生产、制造、售后服务体系，更有控制器自行研发之能力。

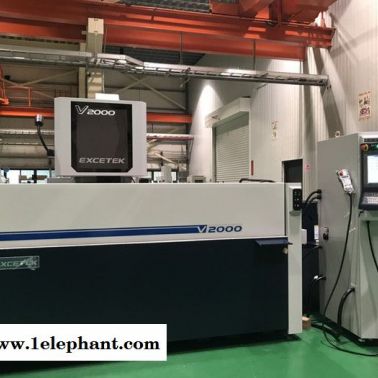

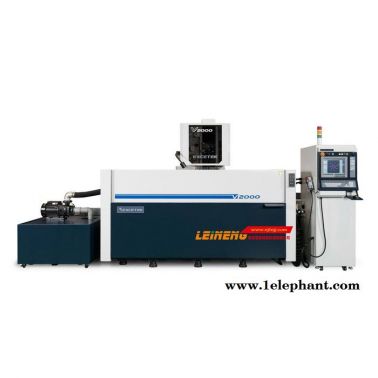

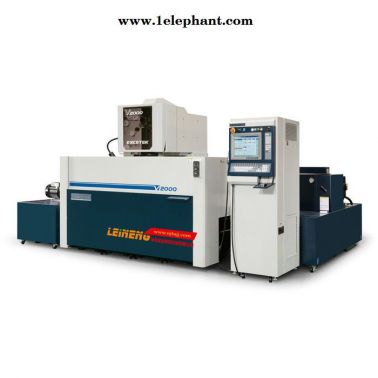

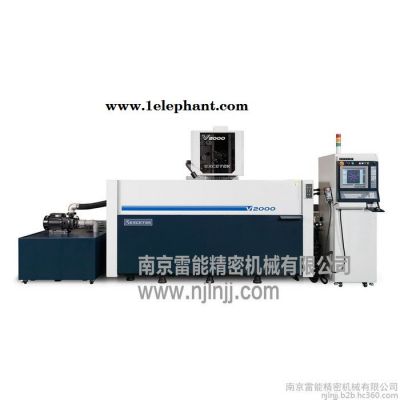

机械规格 V2000
机床水槽尺寸...................................................... 2650X900X500mm
*大工件尺寸......................................................... 2500X700X345mm
工作台*大承重kg.............................................. 2500kg
五轴四联动五轴伺服回授控制....................... 四轴同动
XYZ行程(X x Y x Z)........................................... 2000*450*350 mm
UV行程................................................................. 160*160mm
锥度加工控制角度............................................. +/-30度(广角喷嘴)100mm
加工零件*大高度................................................ 345mm
电极丝直径范围.................................................. 0.2~0.33mm
电极丝张力范围.................................................. 300g~2200g
电极丝进给速度（mm/sec）......................... 0~250mm/sec
*大切割速度mm2/min..................................... 170mm2 /min
*佳加工粗糙度.................................................... Ra≦0.7um
定位精度测量规准............................................. ISO14137 或 GB/T 19361-2003
平均定位误差...................................................... +/-5um以下
平均重复定位误差............................................. +/-5um以下
平均反向定位误差............................................. +/-8um以下
*佳加工工件尺寸精度....................................... 单边+/-5um以内
机床重量kg......................................................... 7800kg
机床占地面积(W x D x H) .............................. 3135*5260*2200mm
水过滤系统容量.................................................. 2500L
机械特性
采用日本高精密机械結構设计及底座高刚性铸件设计，采用有限元素分析设计机器本体，配合支柱(RIB)设计来承载立柱，降低铸件应力所造成的变形，以达到高精密的基本要素。
1.下伸臂的水冷却可避免放电的热度造成的热膨胀，因而增进切割精密度。
2.不锈钢工作台面，硬度达到HRC50?。
3.反应灵敏的AC伺服马达伺服系统，提供切割的精度保证。
4. 加大机台基座跨距设计，提高机械精度。
5. 设计坚固的U/V轴铸件提供稳定的切割精度
数控系统
精呈慢走丝采用Windows XP-e系统, Win XP为大家所熟悉、操作方便、友善的图形化人机接口未来CAD/CAM及3D显示扩充性佳，性能稳定，可使用触控屏幕及鼠标和按键皆可,全世界大厂如沙迪克、三菱等皆使用WINDOWS XP系统,精呈可完全与世界大厂接轨竞争。英特爾賽揚Celeron 處理器,工业用 CPU,此CPU特点为速度快，并可多功处理，更快速稳定，加工中仿真其它程序，因为采内存分功技术，加工可正常进行并快速仿真其它程序。
高相容性NC程序设计
精呈机台读程序可以由宽带(LAN),USB(随身碟),FLOPPY(磁盘驱动器),RS232(联机)多种形式，它与世界上目前已有的数控系统有很强的兼容性(如法拉克、三菱、西部、沙迪克、东芝等).经由简易的参数设定即可读取不同家的程序语法， 系统主记忆体512MB SDRAM，搭载大容量内存，能快速准确模拟超过32767行以上的NC程序。
放电回路脉波控制
采用高频信号同步LAYOUT技术，使放电回路每颗MOSFET (ON/OFF)时间误差<10uS。特殊放电控制回授控制区分成Normal / Arc / Inactive / Short等4种模式，可有效掌控放电加工异常波形，保护与避免铜线因异常放电造成热集中而断线，同时增加有效放电波输出，使整体放电加工速度提高15%以上。放电状态与信息回传控制器机能，使伺服加工更加稳定，且不易断线。
AC无电解电源：(加工效率)
全新开发全时无电解AC加工切割回路，相较传统的DC加工回路速度提升 10~15%。 使用AC无电解加工回路提升模具使用寿命，比DC加工回路增加 5-6 备寿命。 搭配智能点火回路自动调整适合的切割信号状态，使*大加工速度提升到180mm2/min 。
智慧OV电路：
专用的智慧点火控制回路，可针对不同材质，厚板，薄板之工件，由电脑进行点火电压调整与控制，同时具有稳压控制回路，可使放电加工状态可持续维持在高速及稳定状态下，尤其针对较薄或较厚之工件加工可提高20℅加工效率。
智能轉角控制:
經由新的轉角控制技術，使公母模更能顺利配合，並保持客戶要求的配合間隙。除了改善轉角控制模式外，針對不同的線徑、厚度、角度與圓角半徑做智能化的調整，全方位的改善整體轉角加工性能。
自动穿线功能 ( 選配 ) :
精呈的核心技术自動穿線系統擁有極高穩定的穿線成功機率，提供日夜不間斷的無人操作系統。與其他競爭對手相比，精呈公司自動穿線從斷線點直接穿線的傑出表現，使得穿線的失誤率非常低，提高加工效率，水中断线点穿线，无须泄水或回到起割点，直接于断线点穿线，大幅节省您的宝贵时间。铜线拉直之设计可适应各种不同厂牌之铜线，而不需调整拉直粹火机能提升自动穿线的成功率高 ，Z-300mm 高也能成功断线点自动穿线。
