| 温度范围 | 零下30度至零上50度 |
|---|---|
| 响应时间 | 0.25s |
| 最大操作电压 | 1200V |
| 最大放电电流 | 260KA |
| 品牌 | 云意防雷 |
| 型号 | 云意-JDMKY |
| 加工定制 | 是 |
沧州云意防雷器材有限公司 联系方式：13012046321
产品概述

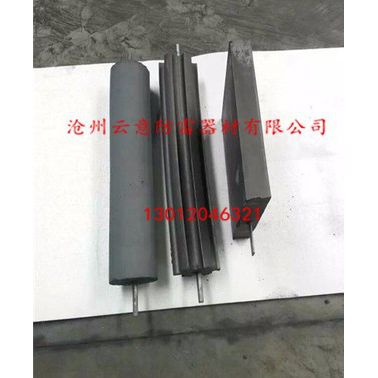

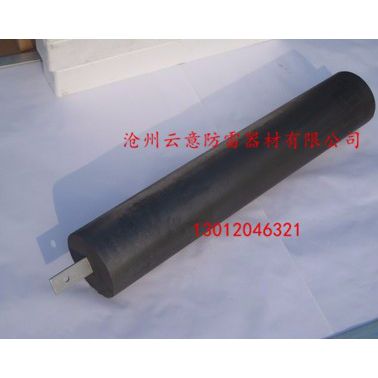

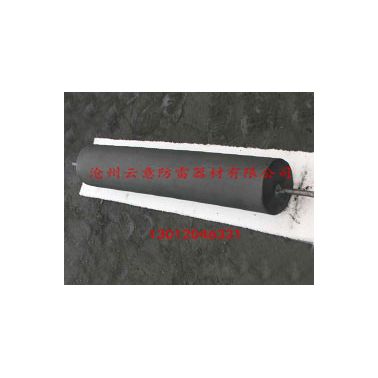

**系列接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。
非金属接地体执行企业标准：Q/CD-2004
性能特点
工作原理
接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。
技术指标
外型 | 型号 | 外型尺寸(mm) | 电极规格及长度(mm) | 重量 (kg) |
圆柱形 | ZX-800 | Φ150×800 | 铜包(或镀锌)圆钢，Φ12×1100 | 30 |
ZX-1000 | Φ150×1000 | 镀锌钢管，Φ18×1300 | 35
|
工作原理
接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。
埋设方法
非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。
采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。
非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，
确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊
漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充BST-Ⅲ型降阻剂，
然后再用细土回填夯实，一般每块模块下方使用25kg`~50kg降阻剂。
回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。
注意事项
贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。
运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高
温影响地段。
回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。
在寒冷地区，模块应埋设在冻土层以下。
