**防腐石墨接地防雷模块方形接地模块梅花形模块可定制接地防雷模块

产品简介

YT002型长效防腐接地模块是由非金属导电材料、防腐材料和吸湿剂等材料组合而成的物质包裹在铜材或钢材外、经强降压机器压铸而成。在导电性、防金属腐蚀性、雷电冲击下的负阻特性等方面都技术先进。这种低电阻接地模块特别适合于高土壤电阻率地区使用，是良好的人工接地体。

由于YT002型接地模块结构及其无机导电矿物成分，不会对接地模块中的金属极芯造成腐蚀。它比金属接地体使用寿命长。

产品优点

1、不受温度湿度等环境的影响；

2、能承受各种大电流的冲击；

3、对高山、野外缺水的地方尤其适用；

4、防腐性能好。降阻效果持续稳定

5、能吸湿保湿、接地电阻低；

6、已获得环保认证、无毒、无污染。

工作原理

YT002型长效防腐接地模块内含稳定的导电成分、金属钝化防腐剂、保水剂等。将它埋于地下，能与土壤紧密接触，扩大散流截面积，在地下形成一个电阻率变化平缓的电阻区域，使整个地网接地电阻显著降低。

技术指标

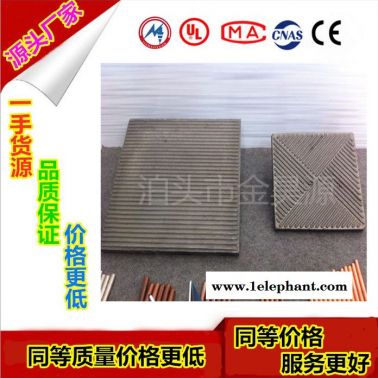

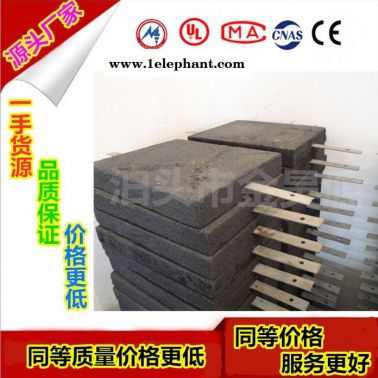

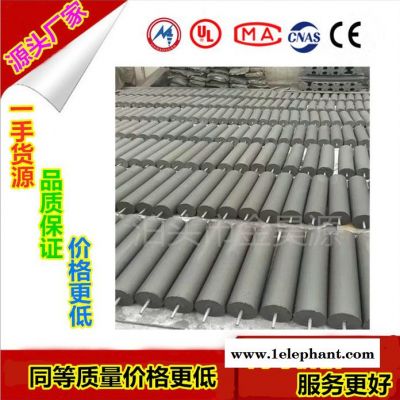

YT002型长效防腐接地模块形状有圆形（YT002-Y）、扁形（YT002-B）、方形（YT002-F）、梅花形（YT002-M）和梯形（YT002-T）。

用量计算

根据地网土层的土壤电阻率，采用下式计算基地模块用量：

计算结果有小数时收为整数。

式中：n是接地模块的数量；

ρ是土壤电阻率；

M是模块接地系数，取值范围是0.12-0.16，土壤电阻率ρ越大，M取值越小；

Rnj是地网设计接地电阻取值；

K是利用系数，取值范围是0.7-0.85，模块数量越多，K取值越小。

施工方法

1、YT002-Y型和T002-M型接地模块宜采用垂直埋置；

2、YT002-F型、YT002-B型和YT002-T型地模块宜采用水平埋置；

3、埋置深度不小于0.8m，模块间距离不小于4米；

4、模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连线宽度的2倍以上；

5、应在焊接处清除焊渣，并涂上防腐导电漆或沥青漆；

6、为达到**大使用效果，每块模块敷设60kgYT001长效防腐物理性降阻剂；

7、回填土应适量洒水，分层夯实（土壤中碎石等含量较高的话需换填电阻率较低的粘质土），待模块充分吸湿（24小时）后测量接地电阻。

注意事项

1、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾做回填料；

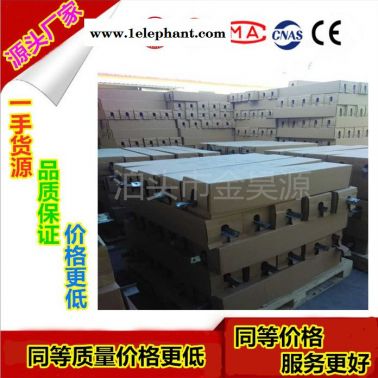

2、模块存储、运输是应注意避免高温、暴晒、淋雨；

3、模块在运输和安装时，应避免机械力损伤模块；

4、在有冻土层的地区安装模块时，模块应埋设在冻土层下面。
