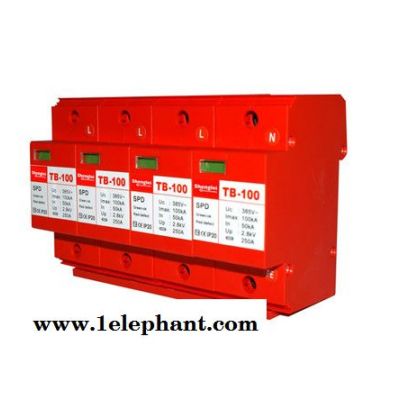

| 尺寸 | 144*66*90 |
|---|---|
| 规格 | 36mm |
| 保护水平 | 3.0KV |
| 标称放电电流 | 80KA |
| 产品认证 | ISO9001 |
| 类型 | 避雷器 |
| 温度范围 | -40--+80 |
| 响应时间 | 小于等于25ns |
| 颜色 | 混色 |
| 最大操作电压 | 380V |
| 最大放电电流 | 160KA |
| 品牌 | 胜雷 |
| 型号 | SL1-160/4 |
| 加工定制 | 是 |
一、产品用途
标称通流容量为60kA以上的三相电源防雷模块适用于重要场所的总电源防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
二、产品特点
•三相电源防雷模块高雷电通流能力，ns级响应速度。
•三相电源防雷模块内置过热断路装置。
•失效检测指示。
•遥信报警接口。
•35mm 导轨安装，标准模块化设计。
•节能、环保，安装简单、方便，无须特殊维护。
三、技术参数
| 名称 | 订货号 | 型号 | 规格 | 最大通流容量(KA) | 标准通流容量(KA) | 保护水平(KV) | 外形尺寸(mm) | 用途 |
| 大通流三相电源防雷模块 | 21001 | SL1-160/4 | | 160 | 80 | 3.2 | 144×65×90 | 适用于第一、二、三级电源防雷保护，如楼层配电间、机房、基站或设备前端的电源防雷保护。 |
| 21002 | SL1-160/4 | 3+NPE | 160 | 80 | 3.2 | |||
| 21003 | SL1-120/4 | | 120 | 60 | 3.0 | |||
| 21004 | SL1-120/4 | 3+NPE | 120 | 60 | 3.0 | |||
| 21005 | SL1-100/4 | | 100 | 50 | 2.8 | |||
| 21006 | SL1-100/4 | 3+NPE | 100 | 50 | 2.8 | |||
| 21007 | SL1-80/4 | | 80 | 40 | 2.5 | |||
| 21008 | SL1-80/4 | 3+NPE | 80 | 40 | 2.5 |
四、安装注意事项
1．安装三相电源防雷模块前必须切断电源，严禁带电操作。
2．建议在三相电源防雷模块前端串联熔断器或自动断路器。
3．安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线， PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
4．安装完毕后将模块插到位，检查防雷模块是否正常工作。
5．三相电源防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
6．并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
