| 产地 | 深圳 |
|---|---|
| 防护等级 | IP65 |
| 放电电流 | 10KA |
| 工作电压 | 5-48V |
| 类型 | 避雷器 |
| 寿命 | 10 |
| 售后服务 | 终身保固 |
| 用途 | 电子 |
| 种类 | 防雷器 |
| 执行质量标准 | 国标 |
| 经营模式 | 自产自销 |
| 品牌 | 雷晟RESON |
| 型号 | POE网电合一防雷器 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
“POE网电合一防雷器”参数说明
| 是否有现货： | 是 | 品牌： | 雷渑 |
| 类型： | 其它 | 用途： | 信号保护器 |
| 组合结构： | 压敏电阻/气体放电管组合类 | 保护性质： | 限压型 |
| 安装形式： | 串联 | 工作原理： | 分流型或扼流型 |

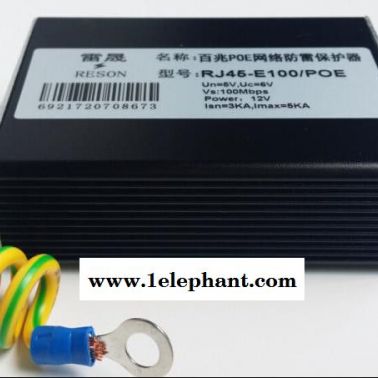

| 型号： | RJ45-E100/POE | 规格： | 85*65*27 |
| 商标： | RESON | 包装： | 纸盒包装 |
| 产品尺寸： | 85*65*27 | 产量： | 50000 |
1、POE以太网电涌保护器概述及功能特点
POE以太网电涌保护器参照国..标准GB/T18802.21-2004/IEC61643-21:2000设计。适用于对以太网供电线路的数据线和供电电源设备进行浪涌保护的复合防雷器，内部结构包含数据线和电源线两种保护方案，确保系统过电压**防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；同时带有不同电压等级的信号电源的防雷保护。整个产品的特点为：多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
2、POE以太网电涌保护器使用环境及工作原理
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa. 浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
POE网络防雷器
概述本浪涌保护器参照国..标准GB/T18802.21-2004/IEC61643-21:2000设计。
2. 功能特点
适用于对以太网供电线路的数据线和供电电源设备进行浪涌保护的复合防雷器，内部结构包含数据线和电源线两种保护方案，确保系统过电压**防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；同时带有不同电压等级的信号电源的防雷保护。整个产品的特点为：多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
3. 使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
4. 工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
5. 技术指标
型 号
RJ45-E100/POE
网络单元
电源单元
额定工作电压Un
5V
48
**持续运行电压Uc
6V
60
**放电电流Imax
（8/20ms）
1-2
0.3KA
4-5
0.3KA
3-6
0.3KA
7-8
0.3KA
1、2、3、6、4、5、7、8-PE
5KA
1、2、3、6、4、5、7、8-PE
5KA
SE-PE
3KA
SE-PE
3KA
限制电压Up
10/700/ms
1-2
＜20V
4-5
＜110V
3-6
＜20V
7-8
＜110V
绝缘电阻MΩ
≥0.4
传输速率Vs
100M
插入损耗dB
≤0.5
近端串扰dB
≥60（PASS）
带宽FG
(0.3~100)M
响应时间Ta
≤1ns
外壳防护等级
IP20
外形尺寸
83×57×25mm
外壳材料
灰色铝合金
保护线对
2对（1、2、3、6）
2对（4-5、7-8）
接口方式
RJ45
RJ45
6 安装、使用和维护
6.1安装说明
6.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
6.1.2将保护器接入被保护设备前端，必须连接可靠。
6.1.3将保护器的接地线尽可能短地连接到保护接地母线上。
6.2注意事项
6.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
6.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
6.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
6.3保护器的检查
6.3.2用三用表“Ω×1”档测量网络信号的对应输入对输出阻值约为2.2Ω，若阻过大和异常应更换保护器。
6.3.3用三用表“Ω×10K”档测量网络信号线对雷地阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。
