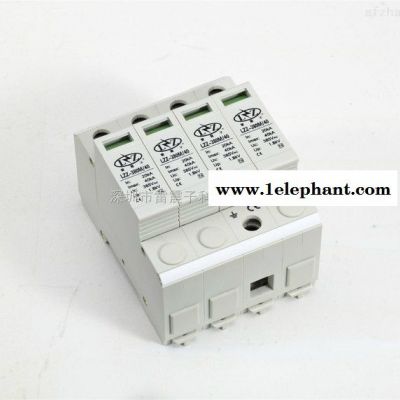

380V电源防雷器

一：三相电源防雷模块

1：型号说明

LZZ  -380  M  /4  /□

  |     |    |    |    |     10-220**大通流容量Imax（kA）

|     |    |    |          4：3块或4块压敏模块

  |     |    |              M（Module）：模块

  |     |                  380：电源类型（V）

  |                        雷震子:

380V电源防雷器：产品用途

标称通流容量为60kA以上的防雷模块适用于重要场所的总电源防雷保护；标称通流容量为20-40kA的防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

380V电源防雷器：产品特点

● 选用**压敏电阻，性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电通流能力，ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

● 遥信报警接口。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

 380V电源防雷器：安装说明

● 安装前必须切断电源，严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 安装完毕后将模块插到位，检查防雷模块是否正常工作。

● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。

● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
