| 标称放电电流 | 20 |
|---|---|
| 响应时间 | 0.1（s） |
| 最大操作电压 | 220 |
| 品牌 | 欧姆雷盾 |
| 型号 | OMS-N-JK/2 |

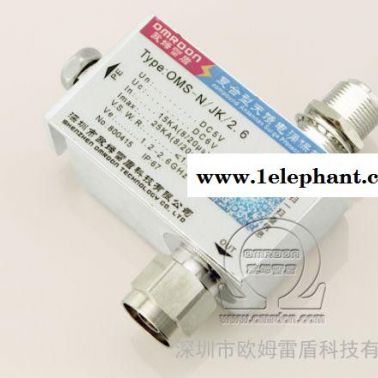

产品描述：
欧姆雷盾（OMRDON）1.2-2.6G天馈电涌保护器（SPD、防雷器）是专门为GPS/BD通讯站通信频段收发系统设计，使其免遭由天馈线引入的感应雷击及静电放电等过电压损坏。本产品具有防水、防尘功能，可用于室外安装场所。
功能特点：
1、高速反应，二级防雷保护，残压极低。
2、雷击通流能力强，**大可泄放25KA(8/20μs)，尤其适合于高山多雷区。
3、全铝金属外壳，屏蔽性能特优。
4、具有防水、防尘功能，安装于室外时尤其适合。
技术参数：
项目 | 复合型天馈防雷器 |
产品型号 | OMS-N-JK/2.6 |
SPD类别 | 复合型 |
额定工作电压Un | DC5V |
**大持续运行电压Uc | DC6V |
额定工作电流A | DC4A |
标称放电电流In(8/20μs) | 20kA |
**大放电电流Imax(8/20μs) | 25kA |
传输频率Ve | 1.2~2.6GHz |
交流耐受能力(1s, 5 times) | 0.25A |
冲击耐受能力 | 4kV,1.2/50μs; 2kA,8/20μs(10times) |
电压保护水平Up | ≤15V(8/20μs，20kA) |
≤20V(1.2/50μs ,4kV) | |
持续功率输入RF | ≤100W |
电压驻波比 VSWR | ≤1.12 |
插入损耗 | ≤0.2dB |
串联电阻 | 0.5Ω±20% |
绝缘电阻 | ≥1kΩ |
端口特性阻抗 | 50Ω |
端口型号 | N(J/K) |
防水等级 | IP67 |
**大重量 | 300g |
接地电阻Ω/线径 | ≤4Ω / 2.5mm2 |
工作温度范围 | -40℃～+70℃ |
空气相对湿度（室内温度条件下） | 30％～90％ |

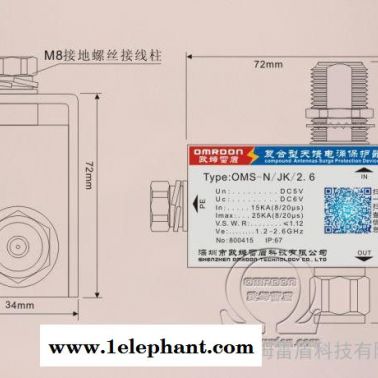

尺寸 | 87*81*34mm |
执行标准 | EN61643-21:2001 |
防雷器安装指导：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区，天线不带放大器的情况下，也可以只用一个。
2、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于2.5mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、在户外使用天馈防雷器时必须注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
