| 品牌 | 德国OBO |
|---|---|
| 加工定制 | 否 |
| 标称放电电流 | 12.5KA(10/350) |
| 最大操作电压 | 280V |
| 最大放电电流 | 50KA |
| 温度范围 | -40℃到+80℃ |
| 响应时间 | ＜125 ns |
| 型号 | V50-B+C/3+NPE |

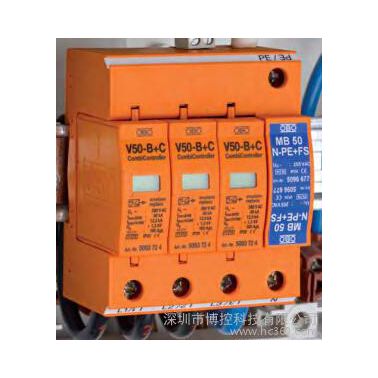

德国OBO V50-B+C/3+NPE防雷器技术参数
V50-B+C防雷器功能:
OBO V50-B+C防雷器依据等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2－按照IEC61643-1，而设计的一种雷电保护等电位连接器。等级为B+C级保护器的要求。在建筑物雷电保护器安装工程中，它保护了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直击雷雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。V50-B+C/3+NPE(B+C等级)可用于TN-S,TT和TT系统中特别的防雷器。
具有如下特性优点：
性能更稳定：高性能氧化锌压敏电阻与N-PE火花间隙组合，使用寿命长；
使用更安全：低保护水平Up＜1.3KV,脉冲冲击电流Limp达12.5KA(10/350us)；
应用更广泛：Ⅰ级+Ⅱ级联合保护，适用于TN或TT系统中的雷电和浪涌保护；
功能更齐全：带动感断路器，视窗指示装置，防雷器工作状态一目了然，同时可选FS带有远程遥信触点（常开触点）；
维护更方便：模块化结构，支持在线热插拔；
接线更灵活：多种接线方式，可以电缆连接或预制的排线连接，带接线标识牌，支持V型接线。
V50-B+C防雷器应用:

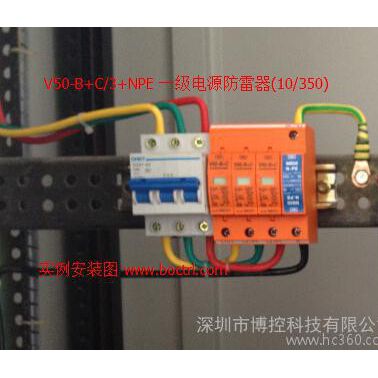

当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V50-B+C/3+NPE来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火**、人身伤亡的危害。
V50-B+C防雷器特殊配置:
FS遥信触点模块：附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。FS遥信触点模块可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。
V50-B+C防雷器技术参数:
型号 | V50-B+C/3、V50-B+C/3-FS、V50-B+C/3+NPE、V50-B+C/3+NPE-FS | |
**大持续工作电压 Uc | 280V | |
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 | B+C | |
按照IEC 61643-1 | Ⅰ+Ⅱ级 | |
雷电保护区LPZ | 0→2 | |
标称放电电流 In（8/20 us） | 30 kA | |
脉冲冲击电流（10/350 us） L-N limp N-PE limp | 12.5KA 50KA | |
**大放电电流 Imax（8/20 us） | 50 kA | |
电压保护水平 Up | ＜1.3KV | |
反应时间 tA | ＜125 ns | |
**大后备保险丝 A | 125 A gl/gG | |
工作温度范围υ | -40℃到+80℃ | |
保护等级 | IP 20 | |
连接导线选择范围 | 2.5-35mm2 | |
颜色 模块 | 橙色 | |
体积(长*宽*高) | 90mm*71.2mm*60mm | |
