| 标称放电电流 | 10KA |
|---|---|
| 产品认证 | ISO9001 |
| 类型 | 避雷器 |
| 温度范围 | -40-20 |
| 响应时间 | 25s |
| 颜色 | 原色 |
| 最大操作电压 | 275V |
| 最大放电电流 | 40KA |
| 品牌 | 长沙胜雷 |

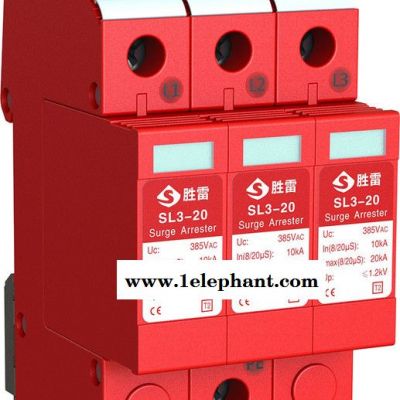

| 型号 | LED路灯防雷器 |
| 加工定制 | 是 |
长沙胜雷电子承诺品质保证！贴心服务！
专业：生产各类过电压保护器，承接防雷工程，防雷检测服务
电话：刘经理13517481883
传真：0731-89606138 商务QQ:1102835937
■产品用途
标称通流容量为60kA以上的防雷模块适用于重要场所的总电源防雷保护；标称通流容量为20-40kA的防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。
■ 技术参数
| 名称 | 型号 | 规格 | 标称通 流容量In(kA, 8/20μs) | 最大通 流容量Imax(kA,8/20μs) | 保护水平(kV) | 响应时间(ns) | 额定工作电压(VAC) | 最大持续工作电压(VAC) | 漏电流0.75U1mA (μA) | 放电管直流放电电压（V） | 放电管最大放电电电流(kA，8/20μs） | 工作 温度 (℃) |
| 单相电源防雷模块 | SL3-20/1+NPE | 18mm、NPE | 10 | 20 | 1.5 | ≤25 | 220 | 385 | ≤20 | 600 | 40 | -40～+85 |
| SL3-20L/1+NPE | 10 | 20 | 1.2 | 275 | 40 | |||||||
| SL2-40/1+NPE | 20 | 40 | 1.8 | 385 | 60 | |||||||
| SL2-60/1+NPE | 40 | 60 | 2.0 | 80 | ||||||||
| SL1-80/1+NPE | 40 | 80 | 2.2 | 100 | ||||||||
| SL1-80/1+NPE | 40 | 80 | 2.2 | |||||||||
| SL1-100/1+NPE | 36mm、NPE | 60 | 100 | 2.3 |
| |||||||
| SL1-120/1+NPE | 60 | 120 | 2.5 |
| ||||||||
| SL1-160/1+NPE | 80 | 160 | 2.7 |
| ||||||||
| SL1-200/1+NPE | 100 | 200 | 3.0 |
| ||||||||
| 单相电源防雷模块 | SL3-20/2 | 18mm
| 10 | 20 | 1.5 | ≤25
| 220 | 385 | ≤20 | — | — | -40～+85 |
| SL3-20L/2 | 10 | 20 | 1.2 | |||||||||
| SL2-40/2 | 20 | 40 | 1.8 | 275 | ||||||||
| SL2-60/2 | 40 | 60 | 2.0 | 385 | ||||||||
| SL1-80/2 | 40 | 80 | 2.2 | |||||||||
| SL1-80/2 | 36mm | 40 | 80 | 2.2 | ||||||||
| SL1-100/2 | 60 | 100 | 2.3 | |||||||||
| SL1-120/2 | 60 | 120 | 2.5 | |||||||||
| SL1-160/2 | 100 | 160 | 2.7 | |||||||||
| SL1-200/2 | 100 | 200 | 3.0 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
■安装示意图
18mm 18mm、1+NPE
36mm
