三合一防雷器/三合一电涌保护器。电源保护器，浪涌保护器，电源防雷器

产品介绍：

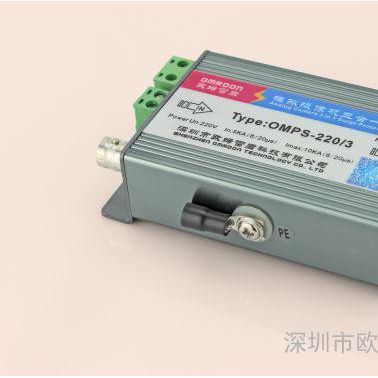

     欧姆雷盾（OMRDON）CCTV视频监控系统模拟摄像机三合一防雷器（又称：模拟球机防雷器、三合一电涌保护器、三合一浪涌保护器、三合一避雷器）是依据IEC和GB标准设计，适用于视监控前端带云台控制模拟摄像机（Analog Camera）的电源和信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频、云台控制线路实施电涌保护，可充分保护最新技术的监控设备。

功能特点：

      1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗；

      2、电源、视频、控制防雷三合一设计理念，不占空间，适用于带云台控制的监控模拟摄像机的防雷保护；

      3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏；

      4、内部采用两级串联式联动保护，残压低，使用寿命长；

     5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；

      6、三合一防雷器采用集成化结构、体积小、接线简易、安装方便。

技术指标：

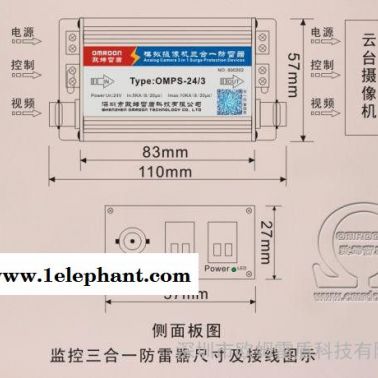

安装方法

1、三合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。

2、线路端子接法（电源部分）：电源两端分别对应接“L/+”“N/-”。

3、线路端子接法（控制信号）：每组使用一对信号线，按标识“1对2；3对4”相对应连接。

4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。

5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。

注意事项

    1、防雷器输出端所有端口均连接被保护设备。
    2、正负线路不要接反或接错。
    3、防雷器安装在被保护设备前端越近效果越好。
    4、设备需要定期检查，产品劣化后必须立即更换。
    5、切记不可带电作业。
    6、 接地一定要良好且接地电阻不大于4Ω（如环境条件无法达到要求，应不大于10Ω）。
    7、电源防雷器前端应加装短路装置确保避免防雷器劣化后短路引起火灾。
