| 响应时间 | 0.25s |
|---|---|
| 最大操作电压 | 840V |
| 最大放电电流 | 260KA |
| 品牌 | 云意防雷 |
| 型号 | 云意-JDMKF |
| 加工定制 | 是 |
技术参数

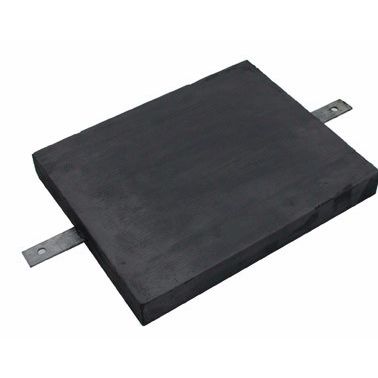

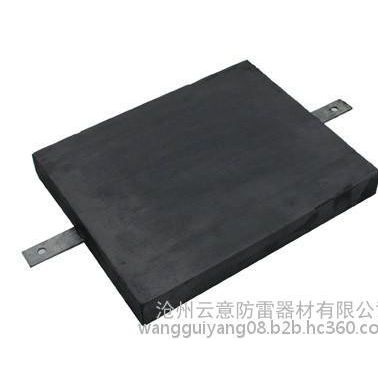

外型 | 型号 | 外型尺寸(mm) | 电极规格及长度(mm) | 重量(kg) |
方型 | JD-F500 | 500×400×60 | 镀锌扁钢，40×4×740 | 20 |
JD-F600 | 600×400×60 | 镀锌扁钢，40×4×840 | 24 |
施工方法
2、采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值；
3、低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊；
4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀；
5、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾作回填料。回填时应分层操作，填30公分料后，适量加水并夯实。再填料，加水和夯实，直至与地表齐平。夯实时应注意既使模块与回填土，回填土与地层接触紧密，又不要损伤模块本身。回填完毕后再次浇水湿润；
6、吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施7、在寒冷地区，模块应埋在冻土层以下。 应用范围
1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；
2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；
3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；
4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。 用量计算 根据地网土层的土壤电阻率，采用下式计算HTM型接地模块用量：
水平埋置，单个模块接地电阻：
并联后总接地电阻：Rnj＝Rj/nη
式中：ρ－土壤电阻率(Ω·m)
a、b－HL-01型接地模块的长、宽(m)；
Rj－单个模块接地电阻(Ω)；
Rnj-总接地电阻(Ω)；
n－接地模块个数；
η－模块调整系数，一般取0.6-0.9。
