| 规格 | 25MM*25MM*80Mm |
|---|---|
| 接口类型 | RJ45 |
| 安装方式 | 串联 |
| 标称放电电流 | 5KA |
| 产品认证 | CCC |
| 额定频率 | 50Hz |
| 防护等级 | IP20 |
| 极数 | 1P |
| 结构 | 铝壳式 |
| 速度 | 快速型 |
| 温度范围 | -40°至+80℃ |
| 响应时间 | 25n（s） |
| 最大操作电压 | 8V |
| 最大放电电流 | 5KA |
| 外壳材料 | 铝合金 |
| 灭弧介质 | 空气式 |
| 操作方式 | 手动操作 |
| 品牌 | 雷傲 |

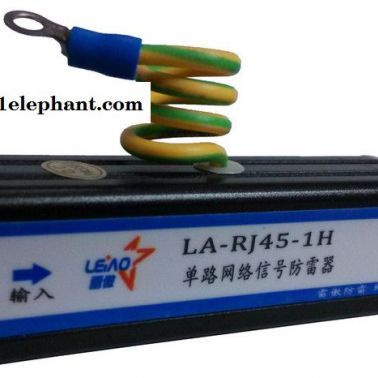

| 型号 | LA-RJ45-1H |
产品说明书
一、 功能和应用领域：
LEIA雷傲系列机架式网络信号电涌保护器依据IEC及ITU-T相关防雷标准设计，采用多级保护电路，选用进口高速保护器件，低电容设计，响应速度快，输出残压低，传输性能优越。接口采用标准RJ45屏蔽水晶头，适用于ETHERNET10/100/1000MbaseT网络设备（如SWTICH、HUB、ROUTER）的过电压防护，抑制线路上的高压脉冲，保护后端设备免受雷电、工业浪涌的损害。
本产品选用优质冷轧钢板，表面高温烤漆、密封性好，具有防尘防腐蚀功能，采用串联方式连接，安装于被保护设备和外线之间。
二、产品特点
◆ 网络线路浪涌过电压保护
◆ 放电电流5kA
◆ 高速反应（10-12秒）
◆ 限制电压低
◆ RJ45两端屏蔽插座
◆ 两级雷电泄放电路
二、 技术参数
| 产品型号 | Type | LA-RJ45-1H | |
| 额定工作电压 | Un | 5V | |
| 最大可持续工作电压 | Uc | 8V | |
| 最大连续工作电流 | IL | 5KA | |
| 标称放电电流(8/20μs) | 线/线 | In | 350A |
| 线/地 |
| 3KA | |
| 最大放电电流(8/20μs) | Imax | 5KA | |
| 电压保护水平(@In) | 线/线 | Up | ≤30V |
| 线/地 |
| ≤500V | |
| 传输速率(3dB) | fg | 10～100MHz | |
| 接口形式 |
| RJ45 | |
| 保护线数 | P | 1,2,3,6 | |
| 外壳材料 |
| 铝合金或镀锌铁板 | |
| 插入损耗@100MHZ | IL | ≤0.5dB | |
| 串联电阻 | R | 2.2Ω | |
三、注意事项
|
