| 品牌 | 湘高电气 |
|---|---|
| 型号 | FPL-12/5 |
湘高高压主要生产户内外高压真空断路器、永磁真空断路器、智能真空断路器、六氟化硫断路器、高压交流真空接触器、高压计量箱、高压互感器、高压电缆分支箱、高压负荷开关、高压隔离开关、隔离车、PT车、手车、避雷器、熔断器、绝缘子、穿墙套管、电磁锁、带电显示装置等高压电器产品。
由于产品型号较多，参数、价格如没列举详细，敬请咨询再下单，谢谢亲的支持···· 浙江销售热线：0577-27782291 手机：13567775898 QQ：2233044718一、产品简介
随着配电线路发展和线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线、瓷绝缘子炸毁等已经成为电力面临的又一个新的难题。目前国内外架空配电线路防雷的主要措施有：架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器，负荷侧装防弧金具。但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀，瓷绝缘子伞裙因燃弧烧裂，受环网供电负荷侧变化影响等。FEG型防雷支柱绝缘子是新型组合式结构的二合一产品，采取先堵塞后疏通设计理念，增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。其原理为：当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱的引弧棒和钢脚之间引起闪络放电，形成短路通道，接续的工频电弧便在放电间隙处燃烧，以保护导线免于烧伤。本产品应用于绝缘线时还具有穿刺通电功能，安装施工极为方便可靠，不需剥开绝缘层可避免线芯进水和腐蚀，同时也极大减轻操作人员的劳动强度。由于把支柱绝缘子和防弧金具合二为一（等电位），不受环网供电负荷侧（背离电源侧）影响，更使线路简洁美观并极大地降低了造价。本产品性能可靠，投资少，收效大，为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径。
二、使用条件 1、环境温度：-40℃～50℃2、海拔高度不超过：1500m海拔3、最大风速：35m/s4、地震烈度：8级三、结构特点

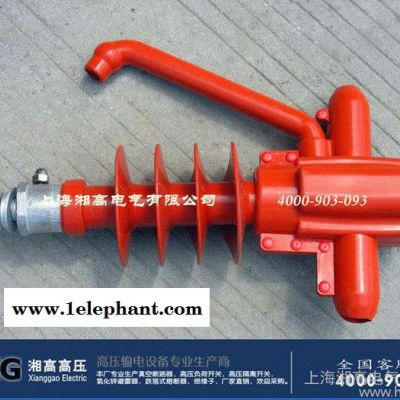

1. 本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成，结构见示图1。
2. 引弧棒和夹线金具装配连接成一体，当雷击发生时，引弧棒和下钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧移动到引弧棒和钢脚之间燃烧，以保护导线免于烧伤。因引弧棒绕开伞裙并调至最佳放电间隙，放电效果更好并防止烧坏绝缘子伞裙。
3. FEG-12/5型具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。刺齿采用比铝强度更高电性能更好的铜合金，表面经过电（渗）镀处理以防止铜铝结合时氧化，这样铜或铝线路都可使用。穿刺式的不需剥除导线绝缘层，避免线芯进水和腐蚀，安装施工极为方便，可极大地减轻操作工人的劳动强度.
| 型号规格 | 绝缘导线截面mm2 | 雷电全波冲击耐受电压（峰值）KV | 1min 工频耐受电压（有效值）KV | 工频电弧电流（有效值）KA | 额定弯曲耐受负荷KN | 最小公称爬距mm | 备注 | |
| 干 | 湿 | |||||||
| FEG-12/5 | 50/300 | 75 | 50 | 42 | 12.5 | 5 | 400 | 穿刺型 |
| FEG-12/5C | 50/300 | 75 | 50 | 42 | 12.5 | 5 | 400 | 非穿刺型 |
