| 标称放电电流 | 20KA |
|---|---|
| 响应时间 | 0.00000001 |
| 最大放电电流 | 40KA |
| 最大操作电压 | 220V |
| 工作温度范围 | -40°C-80°C |
| 品牌 | OBO |
| 型号 | V20-C/2 |

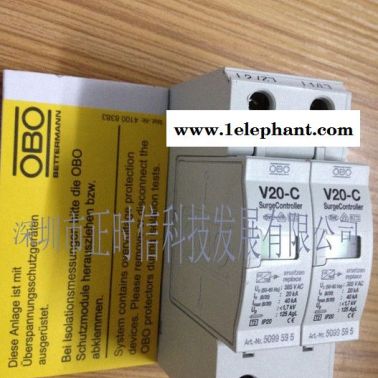

产 品 说 明V20-C V 20-C,V 20-C/ ...+NPE 产品描述 特性 V 20-C使用优点电量金属氧化物压敏电阻保护器可以应付频繁的动作,寿命长可插拔式部件保护器模块可以带电插拔进行测试或更换1到4片的底座之间已连接进行通过带标志端子,安装简单热感断路器和视窗指示装置对保护器的工作状态一目了然带NPE火花间隙模块的保护器使用范围（TN-C-S TN-S TT It），结构更安全C 25-B+C/NPE具有反向插入保护保护器模块简单、专业的安装 功能和应用领域根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。安装V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。技术参数电涌保护器型号V 20-C75150280320385440550**大持续操作电压 UC AC（**大允许操作电压） UC DC 75 V~100 V- 150 V~200 V- 280 V~350 V- 320 V~420 V- 385 V~505 V- 440 V~585 V- 550 V~745 V- 雷电保护区0→2等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2－按照IEC 61643-1 CⅡ级 测试标准IEC 61643-1,prEN 61643-1,E DIN VDE 0675-6:1989-11 and Part 6/A1 标称放电电流 In（8/20） 15 kA20 kA15 kA整体**大放电电流 Imax（8/20）V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 40 kA75 kA 110 kA 150 kA **大放电电流（单模块） Imax（8/20） 40 kA 电压保护水平Up在1 kA（8/20）Up在5 kA（8/20）Up在In时 ≤300 V≤350 V≤400 V ≤500 V≤650 V≤700 V ≤900 V≤1.1 kV≤1.4 kV≤1.0 kV≤1.3 kV≤1.6 kV≤1.2 kV≤1.5kV≤1.8 kV≤1.5 kV≤1.8kV≤2.2 kV≤1.7 kV≤2.1 kV≤2.5 kV响应时间 TA<25 ns短路耐受能力25 kA时的**大后备保险丝125 A gl/gG连接线橫截面积2.5-25 mm2（多股软线，连接端加护套）2.5-35 mm2（单股、多股线） 安装位置35 mm导轨（符合EN 50022）Ip等级IP 20温度范围 υ-40℃到+85℃ 模块NPE标称电压 UCC 25-B+C/NPE230 V/50-60 HZ100 V下的绝缘电阻 Rins浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数峰值电流 Iimp电量 Q单位能量 W/R标称放电电流In（8/20）电压保护水平 Up响应时间 tAUC下的后续电流 IF温度范围 υ>10 GΩ25 kA12.5 As160 kJ/Ω50 kA<1.2 kV<100 ns100 Arms-40℃-80℃销售热线：0755-83575553 传真：0755-83575556 联系人：何锋13682540257网 址：www.oboobb.COM 邮箱：2523859986@qq.com QQ：2523859986 专注防雷 利国利民
