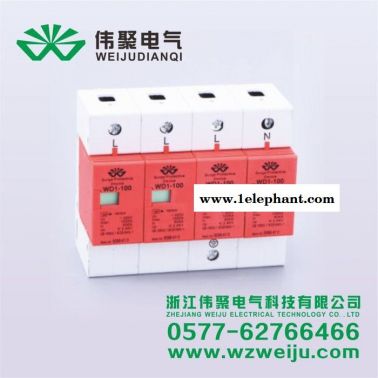

伟聚WD1-A25一级防雷浪涌保护器

Ø  主要结构及工作原理

在三相四线制系统中，三条相线和一条零线对接之间均接有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现涌过电压时，保护器将立即在纳秒级时间内迅速导通，将涌过电压引入大地，从而保护了电网上的用电设备。当该电涌电压通过保护器，且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行。

Ø  产品说明

WD1-A系列石墨间隙型电涌保护器（属于一级防雷器，10/350μS波形）依据IEC和GB标准设计。适用的接地系统IT，TT，TS，TN-N-S。

应用于雷击风险较高地区的设备系统的电源**级电涌保护。可防范直击雷在内的各种电涌电流，通过不同数量的组合可适用于单相、三相代电线路，模块化设计，标准35mm导轨式安装，安装于建筑总配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无续流，单模块**大冲击电流（10/350μS）分别可达到limp=12.5KA，limp=15KA，limp=25KA，limp=35KA，limp=50KA**大放电电流（8/20μS）分别可达到Imax=100KA，Imax=120KA，Imax=150KA，Imax=160KA，Imax=200KA.

Ø  安装

  （1）连接导线要采用与电源线路容量相同或大于电源线路的导线，总长度应控制在0.5米以内，导线长度越短越好。重新变到高电阻状态，从而不影响电网的正常运行。

  （2）在电涌保护器的前端必须串联有相应的空气开关或断路器。

  （3）安装时必须断开电源。

  （4）电涌保护器可配（FS）远程遥信报警，遥信触点有一常开一常闭，电涌保护器的一个模块或多个模块失效，触点会闭合，送出故障报警信号，表示模块发生故障须更换。

  （5）经常检查串联于线路上的空气开关或熔断器。

Ø  主要技术参数
