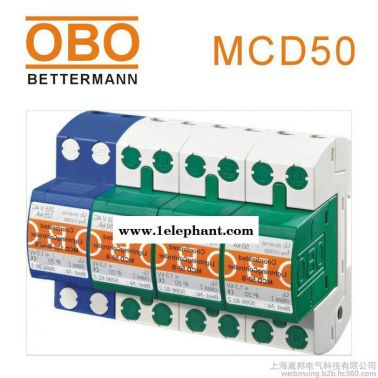

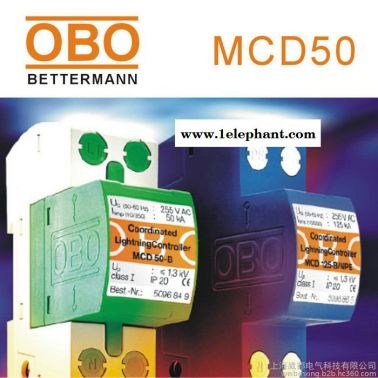

德国OBO一级浪涌保护器MCD50-B/3石墨间隙电源防雷器

【OBO MCD50系列一级浪涌保护器产品资料】

功能和应用领域

浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。

MCD 50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。

新的MCD50-B和MCD125-B/NPE浪涌保护器周**的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。

安装

MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。
