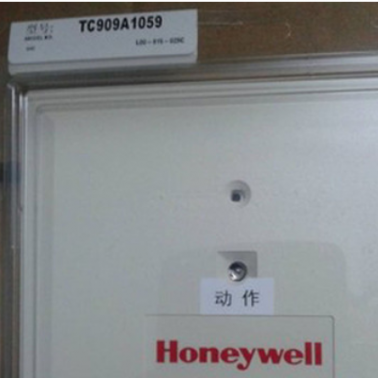

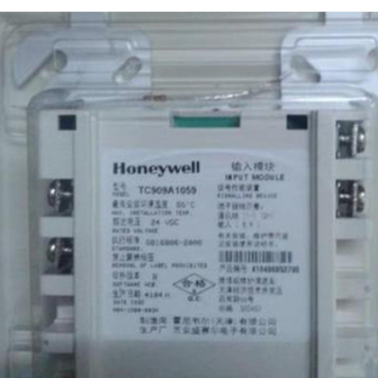

一、TC909A1059智能监视模块概述
TC909A1059智能监视模块具有单输出和单输入功能，其上的双LED指示灯可通过控制器发命令码显示灭、闪亮或恒亮状态。输入通道监视无源常开触点并将其状态反馈给控制器。输出通道输出一组常开触点，并对输出连线和外部输入电源进行监视。
二、TC909A1059智能监视模块特性
内建型号识别系统，控制盘能自动识别该装置为TC909A1059
回路直接供电，无需额外电源
抗干扰性强（EMF/RFI）
SEMS螺钉带有夹片，方便接线
十进制地址（101-199），由CP900M电子编码器设定
模块LED指示灯可通过控制器发命令码灭、闪亮或恒亮状态
三、TC909A1059智能监视模块参数
| 型号 | TC909A1059 |
| 工作电压 | 15~32VDC |
| 最大电流 | 3.5mA@24VDC(LED常亮) |
| 工作温度 | -10℃~55℃（14℉~131℉） |
| 工作湿度 | 10%~95%RH相对湿度，无凝结 |
| 静态电流 | 350μA24VDC无通讯 |
| 额定外部电压 | DC24 |
| 外部电源直流电 | Max.2A |
