一、设备说明

一体化矿井水处理组合式高效处理装置底部的设置同向流斜板沉澄清装置。因同向流澄清器采用了重力沉淀与斜板澄清相结合的基本原理，利用叠加“人”字形斜板增加澄清的表面积，因此，整个澄清器的体积大大减小，使占地面积相对缩小。而且提高了澄清效率和出水水质。

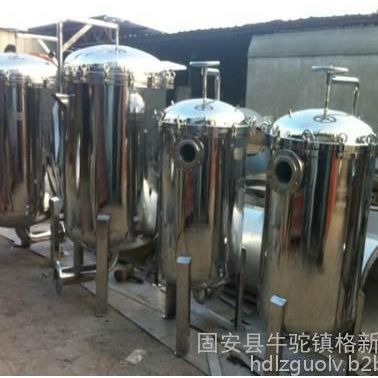

经澄清器澄清后的水进入组合式高效处理装置的过滤装置中，该装置中装有若干支精度为20um的PP喷熔滤芯，用来截留水中泄漏的微量悬浮物、颗粒等微小杂质，确保出水水质达到回用及达标排放标准。

二、先进性及工作原理

★先进工艺说明：

一般污水处理工艺中的污水澄清和过滤通常采用普通的斜板沉淀池和多介质过滤器来达到处理效果，该两种污水处理装置占地面积大，运行费用大，处理效果难以达到回用井下的标准。

本工艺则是采用本公司**研制的组合式高效处理装置来处理本工艺中的污水澄清和过滤处理。该装置中的澄清部分采用了重力沉淀与斜板澄清相结合的基本原理，利用叠加“人”字形斜板增加澄清的表面积，因此，该澄清器具有设备体积小、占地面积小、结构简单、固液分离效率高、出水水质好、运行无功耗等特点，其出水效率可以达到普通澄清设备的5—10倍。

过滤部分则是采用精密过滤装置，该装置中装有若干支精度为20um的PE滤芯，用来截留水中泄漏的微量悬浮物、颗粒等微小杂质，确保出水水质达到回用及达标排放标准。

★结构和工作原理说明

组合式高效处理装置为碳钢结构，总体由两部分组成，一部分为下部的澄清部分，一部分为上部的过滤部分。澄清部分采用重力沉淀与斜板澄清相结合的基本原理，利用叠加“人”字形斜板增加澄清的表面积，污水通过叠加“人”字形斜板达到固液分离的效果，由于污水水流方向与污泥沉淀方向为同一方向，因此更利于污泥的沉降，出水效率大大提高。由澄清区出水收集管收集后澄清液进入过滤装置，在此污水中的微小颗粒通过精度为20um的PP喷熔滤芯得以去除，确保水质**终达到排入标准及回用井下标准。

过滤部分的反洗采用压缩空气，通过短促的进气、闭气实现滤元的清洗，清洗过程不需要水源，也可以不间断进水。
