| 表面处理 | 抛纹 |
|---|---|
| 材质 | 高强度耐磨陶瓷 |
| 长度 | 465 700 1000 1400 1600（mm）等，按要求加工 |
| 规格 | 辊体直径φ89 108 133 159（mm） |
| 适用范围 | 冶金 矿山 钢铁 |
| 直径 | 89 108 133 159(mm)等 |
| 执行质量标准 | 行标 |
| 轴承类型 | 哈.瓦.洛轴承 Y305 |
| 筒材料 | 高硬陶瓷 |
| 品牌 | 精填 |
| 型号 | DTII DTI |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |

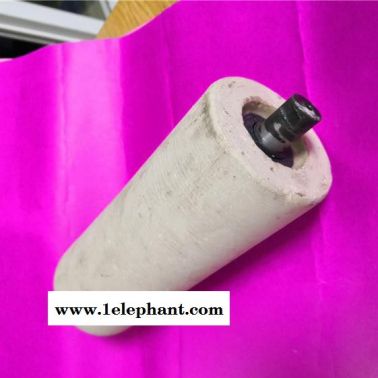

陶瓷托辊 耐磨陶瓷托辊
我公司生产的陶瓷托辊主要是采用当地优质高岭土、耐酸的陶瓷颗粒骨料，陶瓷增强剂等为主要原料，通过一系列工艺精细加工成的一种耐磨、耐高温、耐酸碱化学腐蚀的一种新型无机非金属陶瓷材料。产品主要是针对目前各类材质托辊易磨损，寿命短划伤皮带等不足，特别是采用钢铁为主材质制作而成的，它具有易生锈、不耐酸、碱、盐等化工物质的腐蚀。一般使用寿命只有1-2年，磨耗率高，因而缩短了皮带的使用寿命，且钢铁具有回收的价值，钢铁材质托辊被盗现象也时有发生。
我公司针对钢铁材质托辊的上述欠缺，研究开发了高强度密封式瓷质托辊，它具有永不生锈和耐腐蚀等优点，比钢铁材质托辊使用寿命提高了一倍以上，达到4-5年，且表面光滑，磨耗率0.1%，延长了皮带的使用寿命，且瓷无回收价值，减少了托辊被盗现象的发生。用国内名牌免检轴承作传动部位，轴承内外两面均装配了迷宫密封圈，达到防水、防尘的效果。产品的装配架上装配而成，具有同心度高、不跑带的特点。公司生产的高强度密封式瓷质托辊在国内各行业的皮带运输机上使用后，受到用户一致好评。
耐磨陶瓷托辊突出的性能是:双重迷宫式密封、辊体耐磨损、耐各种介质的腐蚀，抗磁化、不粘水、不粘结。运行寿命是钢质托辊的4倍以上。托辊装配后，在500N/min旋转，其阻力<2.5N。防水性能：在水淋工作条件下，连续运转48小时后测试不进水。防尘性能：在具有扬尘的工作条件下，连续运转400r/min后，尘灰不进入轴承润滑脂。
我们在加工过程中，严格执行DT11型配套件技术性能参数规范生产。瓷辊体经磨孔加工后，两端轴承孔的不同轴度<0.02mm，轴承孔与轴承外径配合制度采用H6/h5加工后辊体的不圆柱度<0.1mm。两端直径误差<0.15mm。
瓷质托辊表面光滑能有效的延长皮带的使用寿命具有同心度高，不跑带等特点，目前公司生产的高强度耐磨瓷质托辊在国内各行业的皮带运输机上被广泛使用，得到了广泛好评。
陶瓷托辊优点：
（1）耐腐蚀：酸碱盐均对其不起腐蚀作用。
（2）硬度强：耐磨性强。
（3）全密封：两端装有塑料迷宫密封圈，油滑油脂不会泄漏，可使滚动轴长期处于全密封状态下运转。
（4）陶瓷表面，形成氧化膜，它与任何物质不沾接，任何物质不起反应。槽型托辊清除皮带沾物。在斜坡皮带上送力大，阻力小，效果佳。双节托辊，能减轻皮带在托辊上的重形压力点，托辊中空装置能使皮带沾物自行掉落，不沾吸托辊，均能延长托辊使用期。
（5）使用寿命长，比钢托辊使用时间长2-3倍，且能减少皮带磨损，皮带不跑边延长皮带使用寿命。
（6）经济效益高，能降低皮带运输机的综合成本，减少维修工时。
陶瓷托辊化学成份：
| AL2O3 | SiO2 | MgO | Fe2O3 | CaO | Na2O | 其它 |
| 25-48% | 51-70% | 0.4% | 0.25% | 0.15% | 0.1% | 微量 |
陶瓷托辊物理性能：
| 指标 | 数值 |
| 比重（g/cm3） | 2.3-3.5 |
| 吸水率（%） | ＜0.5 |
| 抗压强度（Mpa） | 145 |
| 抗折强度（Mpa） | 80-120 |
| 磨耗率（%） | ＜0.05 |
| 莫氏硬度（scale） | ≥7 |
皮带运输陶瓷托辊规格型号：
| 带宽 | 托辊 | |||
| B | D(辊体直径) | L(辊体长度) | D(轴承内经) | 轴承型号 |
| 500 | 89 | 190 | 20 | 204 |
| 108 | 25 | 205 | ||
| 600 | 25 | 305 | ||
| 650 | 89 | 204 | 20 | 204 |
| 108 | 25 | 205 | ||
| 750 | 25 | 305 | ||
| 800 | 89 | 305 | 20 | 204 |
| 108 | 25 | 205 | ||
| 133 | 25 | 305 | ||
| 950 | 25 | 305 | ||
| 1000 | 89 | 375 | 20 | 204 |
| 25 | 205 | |||
| 108 | 25 | 305 | ||
| 25 | 305 | |||
| 133 | 30 | 306 | ||
| 25 | 306 | |||
| 159 | 1150 | 30 | 305 | |
| 30 | 306 | |||
| 1200 | 108 | 455 | 25 | 205 |
| 25 | 305 | |||
| 30 | 206 | |||
| 133 | 20 | 305 | ||
| 30 | 306 | |||
| 25 | 305 | |||
| 159 | 30 | 206 | ||
| 1400 | 30 | 306 | ||
| 40 | 308 | |||
| 1400 | 133 |
|
|
|
| 525B | 30 | 306 | ||
| 525A | 25 | 305 | ||
| 159 | 30 | 306 | ||
| 1600 |
|
| ||
