| 产地 | 西安 |
|---|---|
| 额定电流 | 1.5A |
| 额定电压 | 220V |
| 接触电阻 | 1 |
| 接口类型 | AC/DC |
| 芯数 | 1 |
| 应用范围 | 航空 |
| 品牌 | 骊创 |
| 型号 | YW120F02S1防尘盖 |
电子产品以当天报价为准，欢迎来电咨询，谢谢合作！
联系人：权旭燕
电话：17389108513
业务QQ：3389401636

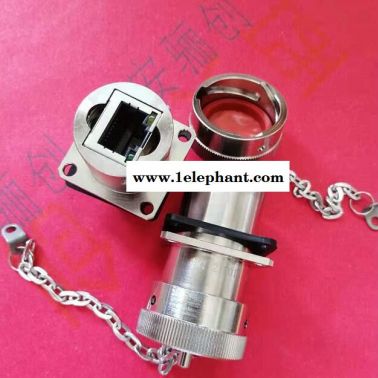

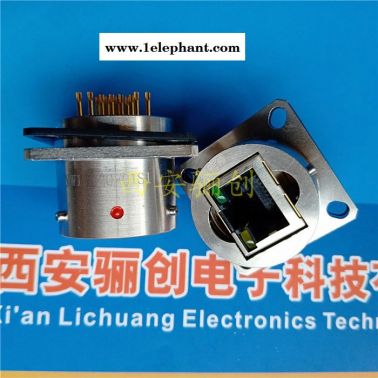

YW系列耐环境高速网络圆形电连接器
YW系列耐环境高速网络圆形电连接器是将RJ45、USB、MiniUSB及1394等网络数据接口集成于标准圆形连接器中，以提高网络信息传输的可靠性、耐环境性和抗振动冲击性，同时也具有连接快速，安装及接线方便等优点。是一种高可靠的新型网络连接器。特别适用于恶劣环境下网络与网络间、网络与PC间及PC与数码设备间的数据传输。接口尺寸符合MIL-C-26482(GJB598)和GJB599的安装。性能指标符合GJB598和TIA/EIA-568.
HY YW 1 --- 10 F 01 S --- 01
1 2 3 4 5 6 7 8 9
1---泰州航宇电器企业标称
2---网络圆形连接器主称号
3---连接方式：1--卡口式；3--三头螺纹式
4---间隔号
5---插头/插座类型： 10--直式插头
20--法兰安装插座
22--双卡口连接；
法兰安装转接穿墙插座
23--螺母安装插座
24--单卡口/单螺纹连接；
螺母安装转接插座
6---表面处理：F—化学镀镍；B--镀镉；E—不锈钢钝化；
H—黑色；L—绿色
7---内置接口类型：01—RJ45；02—USB；03—1394；04—MiniUSB；
8---端接形式：B—直式基板焊接；W—弯式基板焊接；S、S1—导线焊接
压接（不标）
9---尾部附件类型：01—直式弹簧护线密封尾部附件
02—直式热缩套管密封尾部附件
金属防尘盖标志代号
HY YW 1 --- 1 F 01 -- L -- 0
1 2 3 4 5 6 7 8 9
1---泰州航宇电器企业标称
2---网络圆形连接器主称号
3---连接方式：1--卡口式；3--三头螺纹式
4---间隔号
5---类型代号： 1—插头防尘盖；2—插座防尘盖
6---表面处理：F—化学镀镍；B--镀镉；E—不锈钢钝化；H—黑色；L—绿色
7---内置接口类型：01—RJ45；02—USB；03—1394；04—MiniUSB；
8---链子类型：L— 金属链子；不标—尼龙绳
9---链子安装形式：O—带固定环；不标—带固定孔
产品技术特征
一、使用环境条件
工作温度：-55℃~+125℃
相对湿度： 90%~95% （40℃）
二、电气特征
工作电压：150V(RJ45) 耐 压：1000V(RJ45)
30V(USB、MiniUSB) 500V(USB、MiniUSB)
40V（1394） 500V（1394）
工作电流：1.5A(RJ45) 数据传输性能
1A(USB、MiniUSB) RJ45：衰 减：0.3dB（100MHz）
1.5A（1394） 串 扰：40 dB（100MHz）
接触电阻：≤20 mΩ(RJ45) 阻 抗：100Ω
≤30 mΩ（USB） 传输速率：1000Mbps
≤50 mΩ(1394、MiniUSB) USB、1394符合USB2.0及IEEE1394标准的要求
绝缘电阻：≥5000 MΩ
三、机械特征
振 动：10~2000Hz，147m/s2
冲 击：490 m/s2
机械寿命：插拔≥500次
