便携式X光机动态平板高配PS-RTFS Pro

在当前的安检排爆工作中，便携式x光机已经成为探测可疑物情况的主要手段，但目前的便携式x光机仍存在一些不足。如探测面积不足、可疑物位置难以摆放x光机、探测器分辨率低等等。多功能动态平板x射线检查仪解决了这些问题。在结构方面，采用U形臂和连杆结构，配合小型平板探测器，可实时采集，通过移动设备本身**可以检测大件物体；可连接排爆臂、排爆机器人，实现远程探测、全方位探测；小型平板探测器分辨率高、重量极轻，综合性价比高。

一、产品特点

1、平板探测器图像清晰度高，分辨率可达0.1mm，16位灰度。

2、可动态采集图像，采集帧数可达110fps，检测物体无体积限制，方便观察物体内部3维立体结构，可存储检测物内部结构视频。

3、组成方式多样，适用于多种场合，特别适用于空中、贴墙等原来难以检测的地方。

4、可配连杆或排爆杆、机器人远程操作使用，大幅减低排爆人员危险。

5、设备重量轻，辐射剂量低，手持工作重量6.5kg，方便使用。

      二、系统组成

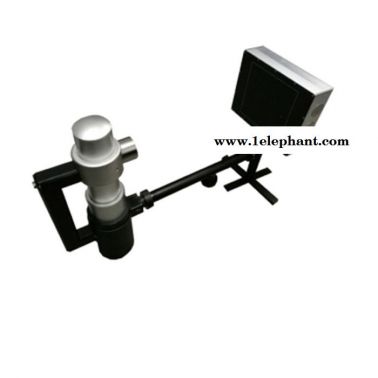

多功能动态高清x射线检查仪PS-RTFS Pro主要由动态高清x射线探测器，手持x射线机，计算机控制系统，多功能连杆组成。

1）、动态高清平板探测器

多功能动态高清x射线检查仪PS-RTFS Pro采用了一块探测面积128mm*128mm的动态平板探测器，探测器颗粒0.1mm，16位灰度级，达到了目前x射线探测器所能达到的高性能，图像极为精细，能够清楚地看到危险物的所有连线结构。同时平板探测器可即时动态成像，生成110帧/秒的检测图像，通过移动设备可检查大件物体，可看到并保存物体内部结构动态视频。探测器集成锂电池，集成wifi。

2）、x射线机

设备采用80kv x射线机，结构小巧，重量轻便。0.5ma管电流，0.05mm*0.05mm焦点，小的发光焦点使设备能达到高的检测精度。射线发射角小，铅防护标准高，可调节射线能量，射线剂量低，

3）、多功能连杆

    多功能连杆可连接动态高清x射线探测器和x射线机，探测器和x射线机也可分离或单独连接伸缩杆，连杆上有卡环和卡槽可连接排爆杆、排爆机器人。使用笔记本电脑控制。

4）、控制系统

使用笔记本电脑进行控制，高分辨率显示屏，高便携性，支持无线和有线连接，内置专业便携式X射线成像软件，采用数字化多级降噪技术，具有图像对比度高、操作简单、探测效率高、超薄轻便的特点。适用于执行安全检查、排爆反恐、缉毒缉私、现场抽检等任务，能有效提高干警执行任务时的机动性、隐蔽性、准确性。

4.1、图像文件管理

图像存储、获取、浏览等操作。包括：采集、停止、降噪、快照、保存、显示比例调整（缩放、适应窗体、适应宽度、适应高度），多图浏览（如图所示），图像打印，视频存储、回放。

4.2、图像数字处理

图像数字处理对图像进行优化，使得更容易分辨和识别，而且非常简单，如图所示。当然警务人员在实际工作中并不需要掌握所有的图像处理操作，这些操作提供了简单图像处理的手段。

主要图像处理功能有：还原图像、边缘增强、灰度均衡、反片、自动对比度、手动对比度调节。

三、设备应用

多功能动态高清X射线检测仪，动态平板探测器采用多功能连杆组装成多种检测模式，可以实现多种用途：U型臂安检、伸缩臂分立安检、伸缩U型臂安检、分立固定安检等。这种独有设计配合动态平板探测器，形成了这款产品的独有功能，方便检测悬空、靠墙、桌椅家具、车门、车座、轮胎等传统便携式x射线检查仪难以检测的位置，甚至可配合机器人远程遥控检测。

以检测难度较大的车辆为例。车门、后备箱、车座、轮胎等位置都容易改装夹层填充违禁品。因为位置悬空或摆放位置狭小，普通x光机难以摆放检查，即使勉强固定，检查效率也极为低下，其它设备更是无从下手。而多功能动态高清x射线检查仪可以方便的进行检查。因为探测板较小，安装伸缩连接杆后，可以伸进各个角落，然后使用手持x光机照射后**可以方便的进行各个位置的检测了。而由于拥有动态检测功能，不但手持设备时的抖动不影响成像，更是可以通过不断移动探测器成像，迅速检查所有怀疑角落。在图像上出现可疑位置时，直接摆动探测器**可变换成像角度进行重点检查，从而获得可疑区域的三维立体视频，彻底排查可疑区域，极大地提高检查效率。

1）U型臂安检

X光机和探测板通过连杆组合成U型臂，由人手持进行实时检查。可检测需要进深较小的物品和桌椅家具。

2）伸缩臂分立安检

X光机和探测板分立开来，探测板通过伸缩连杆和转向节连接，可以调节伸缩杆长度**大150cm）和角度，用于检查天花板，大型家具，车门车座轮胎等需要进深较大的传统U型臂不好检查的地方。

3）伸缩U型臂安检

伸缩臂固定在U型臂（工作方式）连杆中央，远距离检查物品。相比一般便携式x光机，这种方式解决了一般便携式x光机难以检查椅子上或挂在墙上、吊在空中的可疑物的问题。操作比伸缩臂分立安检相对简单。

4）机器人、排爆杆远程安检

由排爆机器人或排爆杆的机械臂持设备检查可疑物，使得操作人员远离威胁，远距离检查物品。这种检查方式极大的提高了排爆人员的安全性和排爆的自动化水平。

5）分离式安检

主要用于检测礼品包装等小型物品，凭借新型平板探测器强大的信号探测效率，在检测较大物体时，发光源和探测板可在距离较远处检测。被检物体密度不大时，远7米仍可有信号。

 四、设备参数

一、设备整体参数：

1）、设备配有专用软件，能够实时、方便、看清物证内部构造及包裹内部物证的种类、形态、大小及分布情况。

2）、该系统既可以多图拍摄成像，也可以动态、实时观测被检物品内所有情况。

3）、视频成像速度高可达110帧/s,任意晃动也不存在拖影现象。

4）、可拍摄视频，视频可存储、回放。

5）、软件图像工具：亮度对比度调整，有线、无线视频帧数调节，边缘增强，拼图功能。

6）、配有多功能连杆，拥有≥4种采集组合成像方式：x光机和探测器可连接成一体U型臂使用；探测器可直接连伸缩杆检测大件或高处物体；x光机和探测器连接成U型臂后可连接伸缩杆检测高处物体；x光机和探测器可直接分开使用。

7）、该系统可全无线连接也可以有线连接，无线工作帧数可稳定达到14.5帧/秒。

8）、全中文操作，简便易用。

9）、手持工作重量6.5Kg。

10）、坚固的携带箱，抗震防潮防腐蚀，全套设备可放入一个携带箱内。

 二、 图像采集系统

1）、采用数字动态平板技术。

2）、成像面积：128x128mm。

3）、接收屏厚度： 55mm。

4）、超高分辨率可达5线对/毫米。像素颗粒大小0.1mm。

5）、16比特超高图像动态范围（65536灰阶度）。

6）、内置高性能锂电池，适应各种环境下的使用。工作时间超过2小时。

 三、x光源 （安全的恒流光源）

1）管电压：40-80kV, 可以实时任意调节。

2）穿透力：14mm钢

3）光源重量：3公斤。

4）内置高性能锂电池，适应各种环境下的使用。工作时间超过2小时。
