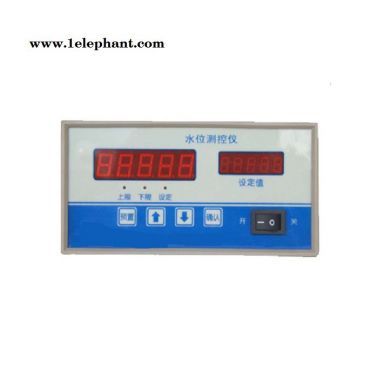

水位显示仪XZ-1A型

技术参数

1、  水位量程：与传感器相同（10m，20m，40m，80m等）

2、  分辨力：与传感器相同（1cm，1mm等）

3、  测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。

4、  显示方式：6位加2位LED显示。6位为水位（4位相对水位值+6位海拔值）显示（红），字高0.56”。2位为通信站号或作为其它符号显示（绿），字高0.3”。

5、  传感器与显示器之间连接方式：多芯电缆（14~20芯）。

6、  输入码制（传感器输出码制）：循环码（葛雷码）或其它码制（需定制）。

7、  传感器与显示器之间有线距离：可达2km。

8、  数据远传方式（可选）：

        1)  RS-485（XZ-1A型），用一对双绞线传输联网。数据远传距离：1.2km。

        RS-485口通信协议：1)MOD-WS1（MODBUS）；2）SDI-12。

  2） 4~20mA电流环方式（XZ-1B型），用一对导线传输。

  以上传输的数据不包含海拔值

9、  电流环：分辨力：与传感器相同；非线性：最大±0.012%；最大误差：±0. 15%

10、              人工预置功能

1）  下限预置：出厂时为零。（4位，不含海拔）

2）  上限预置：出厂时为最大开度值。（4位，不含海拔）

3）  中限预置：出厂时为最大开度值。（4位，不含海拔）

4）  海拔预置：出厂时为零。（6位）

5）  量程（仅XZ-1B型）：量程（4位，不含海拔）

6）  通信站号预置：出厂时通常设为01。

11、              报警、控制功能

报警控制信号：继电器触点。触点容量：1A24VDC，0.5A125VAC。

当大于等于上、中限、小于等于下限值时，继电器触点吸合，并声、光报警（数据区小数点闪烁）。声报警持续时间约10秒钟。中限仅继电器动作。

12、              显示器与传感器耦合：光电隔离

13、              工作方式：连续工作。

14、              显示器内单片微机加有Watchdog，以防止运行变乱。

15、              工作环境温度：0℃ ~  +50℃，相对湿度：85%（+25℃）。

16、              电源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保险丝2A。

17、              外形尺寸：120×120×120mm。

               屏装开孔尺寸：111×111mm。
