| 主机尺寸 | 207*131*28mm |
|---|---|
| 显示屏 | 7英寸 |
| 电源电压 | 12V~24V DC |
| 工作电流 | 200mA |
| 外部接口 | GX12-6芯 |
| 产地 | 深圳 |
| 绝缘电阻 | 20 |
| 输入电压 | 24V |
| 种类 | 瓶装酒生产线 |
| 重量 | 5Kg |
| 电源电阻 | 20 |
| 品牌 | 慧目 |
| 质量认证 | CCC |
图像识别系统采用视频图像处理技术对流水线上的产品进行视频采集、特征提取、特征匹配、目标识别，可以代替人工，大大提高了工件检测的准确性和效率；采用一体化设计的AI图像识别技术，自带显示屏，实现实时图像显示，良品识别、可靠性高、超低功耗、安装简单、使用便捷。
近年来，随着人口红利的逐步消失，制造业面临着人员流动越来越频繁的现象，产线人员不稳定，新人操作不熟练，工资成本与培训成本越来越高。然而与此同时，人们对于产品品质的要求越来越高，如何提高生产效率，增加产能，是制造业面临的重要难题。人员不稳定与产品品质高要求之间的矛盾变得越来越严重。随着人工智能的兴起以及图像处理领域的发展，利用工业自动化、图像识别技术来进行工件自动检测，增加产品稳定性，提高生产效率，减少人工工作量，降低对人员专业技能的要求，使得缓和上述矛盾成为可能。

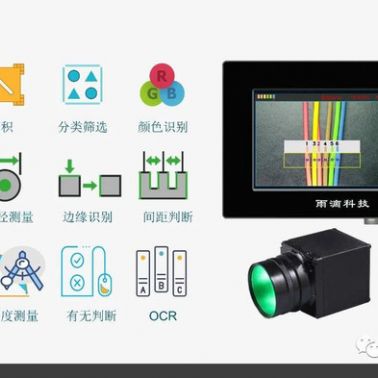

一、图像识别系统组成：AI 主机及控制器、视觉摄像头。
二、图像识别系统技术参数：
1、主机参数见下表：
| 主机参数 | ||
| 1 | 尺寸 | 207*131*28mm |
| 2 | 显示屏 | 7英寸 |
| 3 | 电源电压 | 12V~24V DC |
| 4 | 工作电流 | 200mA |
| 外部接口 | ||
|
1 |
GX12-6芯 | 24V供电 |
| GND | ||
| 500mA(用于电磁阀、继电器) | ||
| 10mA(用于控制PLC)（可选） | ||
| 数字开关量输入1（0~24V） | ||
| 数字开关量输人2（0~24V）（可选） | ||
| 2 | GX12-4芯 | AV信号-CVBS(PAL) |
| 3 | USB Type-A | 升级、调试程序接口 |
2、镜头参数见下表：
| 镜头参数 | |||||||
| 相机型号 | 镜头 | 安装距离 | 视野范围 | 分辨率 | |||
|
D09 | F16 | 43—122mm | 43mm：12（水平）×7（垂直）mm至122mm：34（水平）×19（垂直）mm | 0.04mm | |||
| F25 | 122—700mm | 127mm：19（水平）×10（垂直）mm至700mm：120（水平）×70（垂直）mm | 0.06mm | ||||
|
D13 | F16 | 14—35mm | 14mm：7（水平）×4（垂直）mm至35mm：11（水平）×7（垂直）mm | 0.03mm | |||
| F25 | 80—160mm | 80mm：10（水平）×6（垂直）mm至160mm：24（水平）×13（垂直）mm | 0.04mm | ||||
| 图像接收元件 | 1/3英寸、彩色CCD、像素30万 | 使用环境温度 | -20℃～60℃ | ||||
| 摄像头壳体 | 39*39*72.5mm 铝合金 | 相对环境湿度 | 0%～96% | ||||
| 内置照明 | LED，颜色：白/红 | 电源 | 主机及控制器提供 | ||||
| 焦点调节方式 | 手动 | GX12-4芯 | DC12V输入、AV输入（PAL) | ||||
三、图像识别系统界面描述：
