产品型号 | 006 |
---|---|
电源电压 | 3V |
类别 | 检测仪 |
用途 | 工业 |
品牌 | 金密 |
型号 | 006 |
加工定制 | 是 |
开发背景:
网络变压器生产中,需要将线圈绕组的线头焊接到针脚上,由于线头数量很多,容易焊错。为此特别开发本系统,用于焊接前检测网络变压器绕组线头颜色,防止线头焊接到错误的接线脚上,提高产量和优率。
系统原理
传送带自动传送产品到检测位置,PLC送来“开始测量”信号,工控机指令相机捕捉图像,检测识别线色是否有误,并在图像上每个线色线头的位置标示“正确“、“错误”, 给出“OK/NG”信号,PLC自动分料。
性能指标
◇ 检测内容:线色和线头位置;
◇ 视场大小:15mmX12mm,更换镜头可以改变测量产品的大小;
◇ 检测精度:0.012mm,随着视场的增大,精度会随着下降;
◇ 检测速度:30个/分。

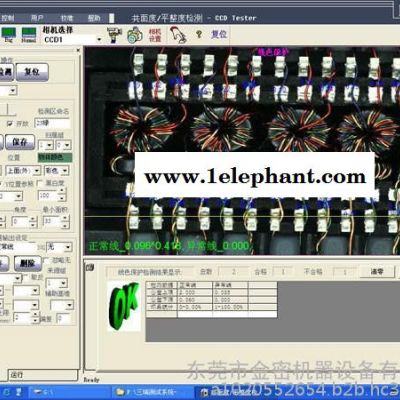

操作界面
应用范围
适用于各类线色识别的领域。
软件功能
◇ 全自动功能;
◇ 手动功能;
◇ 数据统计功能;
◇ 运行状况及故障提示功能。
