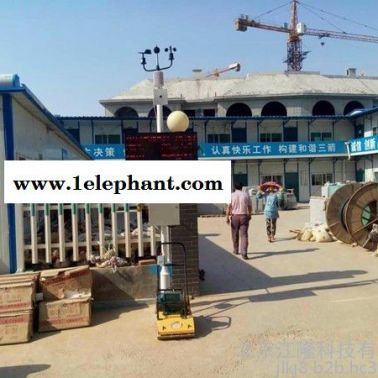

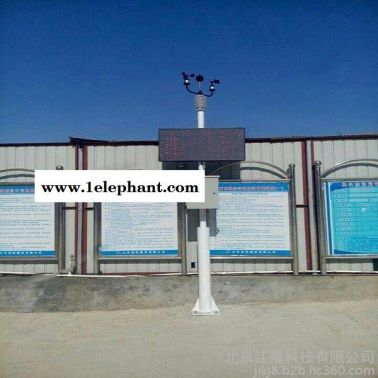

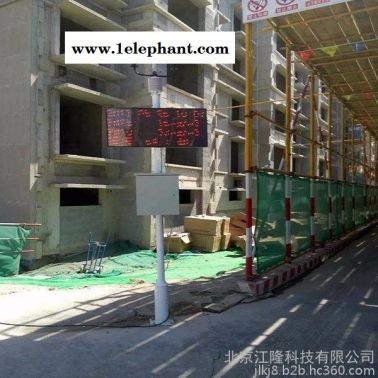

江隆科技供应一站式扬尘噪音在线监测系统 扬尘监测设备

扬尘实时监控系统	对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析
噪声实时监控系统	提供全天候户外噪声采集传感单元，对传感器的户外监测安全和数据准确性提供可靠保障
气象监测单元	整套设备具备风速、风向、温度、湿度、大气压、雨量等环境参数的监测
现场户外LED显示功能	实时监测数据现场显示，给施工单位、城市居民以警示作用；予施工单位和城市居民自查、自控提供数据支撑
数据采集、传输、处理系统	采集、存储各种监测数据，并按后台服务器指令定时向后台服务器传输监测数据和设备工作状态。
信息监控平台	提供基于Web的管理系统，在线显示各前端污染源的实时扬尘和气象参数数据，实现对实时监测仪的参数调控
客户终端	客户终端支持采用智能移动平台(如智能手机、平板电脑)、桌面PC机、网络电视等各种能接入公网的设备
规格	套
类型	无线智能自动
适用范围	工地、交通、农业、建筑
品牌	江隆
型号	JL—YC
加工定制	是

方案概述

噪声扬尘自动监测系统是北京江隆科技自主研发的噪声扬尘自动监测终端，它是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》中规定，进行不同声环境功能区扬尘重点监控区监测点的连续自动监测且具有完善功能的监测设备，在无人值守的情况下自动监测数据，并通过GPRS/CDMA移动公网、专线网络（中国电信、中国移动、中国联通）传输数据。主要用于城市功能区监测、工业企业厂界监测、施工场界监测等方面。

系统组成

本系统是由扬尘实时监控单元、噪声实时监控单元、气象监测单元、现场户外LED显示系统、数据采集传输和处理系统、信息监控平台和客户终端等部分组成的集数据采集、信号传输、后台数据处理、终端数据呈现等功能为一体的城市环境综合监测系统；

1.扬尘实时监控系统

对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。扬尘监测包括PM10和PM2.5两个参数，并同时实时上传至数据中心和监控平台；

2.噪声实时监控系统

提供全天候户外噪声采集传感单元，对传感器的户外监测安全和数据准确性提供可靠保障；

 3.气象监测单元

整套设备具备风速、风向、温度、湿度、大气压、雨量等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障；特别是通过风向对扬尘的运动趋势做科学预测和报警；在不同的气象条件下，对扬尘、噪声监测数据做科学的修正；

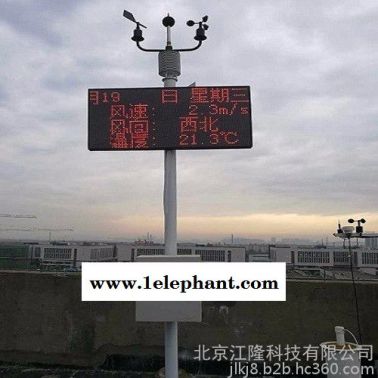

4.现场户外LED显示功能

实时监测数据现场显示，给施工单位、城市居民以警示作用；予施工单位和城市居民自查、自控提供数据支撑；达到噪声扬尘超标及时控制降低功能；

5.数据采集、传输、处理系统

采集、存储各种监测数据，并按后台服务器指令定时向后台服务器传输监测数据和设备工作状态。对所收取的监测数据进行判别、检查和存储；对采集的监测数据按照统计要求进行统计分析处理；

6.信息监控平台

提供基于Web的管理系统，在线显示各前端污染源的实时扬尘和气象参数数据，实现对实时监测仪的参数调控，实现对历史监测数据的统计分析(包括不同建筑时期、不同区域、不同工程性质的对比分析)，实现在线数据下载、图像查询等功能。并具有污染物超标报巹功能，权限管理功能，可向不同层面的管理者展示所需的信息；

7.客户终端

客户终端支持采用智能移动平台(如智能手机、平板电脑)、桌面PC机、网络电视等各种能接入公网的设备。

系统仪器及主要特点 1、采用高精度、高性能的气象传感器，数据测量准确度高，误差率小，且安全可靠。 2、气象数据采集器除了具有数据采集功能外，还具备数据分析处理、运算、存储等多项功能。 3、内置的存储芯片可至少保存15000条数据。数据系统采用工业级和军品级芯片组，具有极强的环境适应性。在可靠性设计上充分考虑了整机的耐高温、抗严寒、防腐蚀、防雷击等性能。 4、有线通讯方式，用户可连接RS485转RS232转换接口对数据进行处理，连接操作方便且简单；无线通讯方式，传输距离远，数据传输精确，并且抗干扰能力强。 5、中心计算机软件操作界面清晰简单，不仅能为客户实时显示各种气象数据，还可对采集到的数据进行存储、统计与分析，可将所有数据通过各种报表、统计图、曲线图等方式显示给用户。通过中心计算机软件可对远处监测系统进行远程更新、远程配置、远程调试等相关的操作。

监 测 要 素	测 量 范 围	分 辨 率	准 确 度
PM2.5	1～2000ug/m3	1ug/m3	±10%
PM10	1～2000ug/m3	1ug/m3	±10%
TSP	0～2000ug/m3	1ug/m3	±10%
噪声测量仪	30db~130db	0.1db	±3db
大气温度	-50~100℃	0.1℃	±0.5℃
大气湿度	0~100%RH	0.1%RH	±3%
大气压力	10~1100hpa	0.1hpa	±0.3hpa
风向	0～360°	1°	±3°
风速	0～70m/s	0.1m/s	±（0.3±0.03v）m/s
一体化摄像机	户外网络红外高速球，水平360度连续旋转，垂直90°，红外100米以上，支持有线/3G无线网络传输
户外显示单元	户外P10防水LED显示单元（可选配） 推荐产品 产品名称 型号 功能参数         数据采集单元具有数据采集及传输设备，用于噪声扬尘监测系统的控制、数据记录及传输等功能具备手动校准功能； 工作电源：直流电(12V)或交流电AC220V±l0%兼容；传声器安装在设备顶部便于定期声校准和日常维护； 扬尘噪声监测仪器 JL-YC100 1. 噪声 测量范围：30-130db； 频率范围：频率加权符合IEC 61672 type 2 标准； 频率计权：A(计权) 全天候户外传声器符合《环境噪声自动监测系统技术要求(暂行)》。校正器：B&K多功能声音校准器； 2.扬尘 测量单元：PM10:0～2000ug/m3 PM2. 5 : 0～2000ug/m3 最低检测浓度：lug/m3 可选配更换成TSP监测项目 扬尘监测的灵敏度与准确度的相对误差：符合JJG846-2015光散射式数字粉尘检测仪检定规程要求 气象参数组件 JL-QX 温度：测量范围：-50～100°C；精度：±0.3°C 湿度：测量范围：0～100%；精度：±3% 风速：测量范围：0～70 m/s；精度：i(0.3+0.03V)m/s 风向：测量范围：16个方向(360度)；精度：±3% 大气压：测量范围：300～1100hpa；精度：±0.3hpa, 含安装专用安装支架，配电箱等，方便用户直接安装使用 户外显示组件 DP10-9632         外观尺寸：960*320m m(可根据用户需求配置尺寸大小) 点阵：户外P10单红户外防水结构显示内容：噪声、扬尘、风速、风向、温湿度和大气压等 含支架固定组件和墙体安装组件，支持多种工况环境安装 主要传感器介绍 PM2.5传感器  PM2.5传感器是基于激光散射原理，对空气中的颗粒物浓度进行实时监测，自带温度补偿功能，使数据采样计算更为准确。该传感器集成了灵敏度较高的粉尘感应器，还专门设计了大小颗粒区分通道，可以轻松去掉PM10等大颗粒的干扰，使PM2.5的测量更为准确。 本产品可广泛适用于疾控中心、卫生监督、环境检测等部门，以及宾馆、影剧院、会场、车站、码头、工地、商场等公共场所可吸入粉尘（PM2.5）的自动化检测。 量程范围：0～1000 ug/m3 准 确 度：±10% 分 辨 率：1 ug/m3 供电方式：DC12V/24V 接线方式:电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型： 0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 仪器线长：标配：2.5米 工作温度：-10℃～65℃ 相对湿度：0～95% 安装方式：竖直安装 产品功耗：1200mW（进气扇功耗：1100mW） PM10传感器 PM10传感器是基于激光散射原理，对空气中的颗粒物浓度进行实时监测，自带温度补偿功能，使数据采样计算更为准确。该传感器集成了灵敏度较高的粉尘感应器，还专门设计了大小颗粒区分通道，可以轻松去掉PM2.5等小颗粒的干扰，使PM10的测量更为准确。 本产品可广泛适用于疾控中心、卫生监督、环境检测等部门，以及宾馆、影剧院、会场、车站、码头、工地、商场等公共场所可吸入粉尘（PM10）的自动化检测。 量程范围：0～2000ug/m3 准 确 度：±10% 分 辨 率：1 ug/m3 供电方式：DC12V/24V 接线方式:电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型： 0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 仪器线长：标配：2.5米 工作温度：-10℃～65℃ 相对湿度：0～95% 安装方式：竖直安装 产品功耗：1200mW（进气扇功耗：1100mW） 风向传感器 风向传感器内部采用精密电位器，并选用低惯性轻金属风向标响应风向，灵敏度高，精度高，动态特性好。精密信号处理单元可根据用户需求输出各种信号。本产品具有线性好、观测方便、稳定可靠等优点，且非接触式电子风向传感器比电刷式风向电位器使用寿命更长，无死区，更灵敏。该可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。 测量范围：0～360° 准 确 度：±3° 启动风速：≤0.5m/s 供电方式：5V/12V/24V 接线方式：电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型：0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 结构：工程碳纤维材质，尾翼式结构，磁电式原理，旋转无接触，无死角，灵敏度更高 最大回转半径：105mm 整体高度：200mm 响应时间：<1S， 测量稳定时间：1S 负载能力：电流型输出阻抗≤250Ω 电压型输出阻抗≥1KΩ 工作环境：温度-40℃～50℃ 湿度≤100%RH 防护等级：IP45 线缆等级：额定电压：300V 温度等级：80℃ 产品重量：210 g 产品功耗：5.5 Mw 风速传感器 风速传感器采用传统三风杯风速传感器结构，风杯选用碳纤维材料，强度高，启动好；杯体内置信号处理单元能根据用户需求输出相应风速信号，本产品具有量程大、线性好、精度高、灵敏度高、抗干扰能力强、观测方便、稳定可靠等优点；可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。 测量范围： 0～45m/s 、0～70m/s可选 准 确 度：±(0.3+0.03V)m/s（V:风速） 启动风速：≤0.5m/s 供电方式：5V/12V/24V 接线方式：电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型：0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 结构：工程碳纤维材质，三风杯式结构，灵敏度更高 最大回转半径：90mm 整体高度：160mm 响应时间：<1S，测量稳定时间：1S 负载能力：电流型输出阻抗≤250Ω 电压型输出阻抗≥1KΩ 工作环境：温度-40℃～50℃ 湿度≤100%RH 防护等级：IP45 线缆等级：额定电压：300V 温度等级：80℃ 产品重量：210 g 产品功耗：5.5 mW 大气温度传感器 大气温度传感器采用高精度热敏电阻作为感应部件，具有测量精度高、稳定性好等特点。信号变送器采用先进的电路集成模块，可根据用户的不同需求将温度转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的温度测量。 测量范围：-50～100℃ 准 确 度：±0.5℃ 分辨率：0.1℃ 供电方式：DC2.5V/5V/12V/24V 接线方式:电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型：0～2.5V DC 、0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 材质：进口负温度系数热敏敏感元件，型号103AT 响应时间：<1S，测量稳定时间：1S 负载电阻: 电压型：RL≥1K，电流型：RL≤300Ω 工作温度：-50℃~100℃ 相对湿度：0～100% 大气湿度传感器 大气湿度传感器采用高分子薄膜湿敏电容作为感应部件，具有测量精度高、稳定性好等特点。信号变送器采用先进的电路集成模块，可根据用户的不同需求将湿度转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠；可广泛应用于气象观测、环境控制、农业、工厂等诸多领域。 测量范围：0～100%RH 准 确 度：±3%RH（T>0℃） ±5%RH（T≤0℃） 分辨率：0.1% 供电方式： 5V/12V/24V 接线方式:电压型：3线、电流型：3线、RS-485信号：4线 信号输出：电压型： 0～5V DC、电流型：4～20 mA RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设） 响应时间：<1S，测量稳定时间：1S 负载能力：电流型输出阻抗≤300Ω，电压型输出阻抗≥1KΩ 工作环境：温度-40℃~50℃，湿度≤100%RH 产品功耗：6 mw (电压型) 噪声传感器 噪声传感器是一种数字化、模块化的声级计。本仪器采用了最新数字信号处理芯片及先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优点。可广泛应用于各种机器、车辆、船舶、电器等工业噪声测量，也可用于环境噪声、劳动保护、工业卫生的测量。 测量范围： 量程：30~130dB. 输 出： 485输出 精 确 度(23±5℃)： 频率加权符合IEC 61672 type 2标准，在输入信号为 94dB (31.5Hz – 8kHz)的条件下进行校准。 频率范围： 31.5Hz 到 8kHz. 频率计权：A、C计权 时间响应： 快速响应：T = 200ms. 时间响应模拟人耳的时间响应. 校 正 器： B&K（Bruel & kjaer公司），多功能声音校准器，型号：4226. 麦 克 风：电容器麦克风. 麦克风尺寸： 0.5英寸. 量程选择：30~130dB 最大输出阻抗：200欧姆. 电源供应：DC 12V 电源损耗：DC 12V: ≈ 20mW 工作温度：0-50℃（32-122°F）. 工作湿度：＜80% 相对湿度. 数据采集仪 数据采集仪是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。它在工农业生产、旅游、城市环境监测和其它专业领域都有广泛的用途； 数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能，可以根据用户的需求很方便的与计算机建立有线（RS485、RS232、USB等）、无线通讯（GPRS、WIFI、LAN、Zigbee等）连接。 内核： ARM 32位Cortex-M3 CPU 系统时钟：高可达72MHz 指令执行速度： 1.25Dmips/MHz 采样频率：0.5s/次 存储功能： FLASH存储容量： 4M bits（每1小时存储一次，可存储1.6年），同时可扩展至32Mbit. 并可扩展USB存储接口1个，实现U盘存储. 功能要求：智能采集、转发、存储，具有自动、人工召测功能。 传感器通道： 模拟/计数通道：16路，可再扩展16路数字I/O通道，用于各种外接扩展功能. 模拟量A/D转换精度：12位 频率量采用16位高速计数器进行采集，输入信号频率高达1MHz. 供电显示： 宽电压输入：8V~40V 环境温度：-30~85℃ 功耗：整机功耗不大于 2W ID设置：支持网络ID号设置，明确设备网络地址； 显示形式：192*64全点阵液晶显示，可以显示12*4个汉字，整体界面清晰美观；可扩展LED显示屏进行丰富显示；同时支持实时时钟及时间校准功能 通讯功能： 具有四路RS232/RS485/USB通信接口，可同时进行四路RS232/RS485/USB通信，彼此之间互不干扰；并可扩展 CAN总线通信接口1个； 远程升级： 支持远程应用程序更新：采集仪程序更改、升级，无需返厂，通过计算机软件，即可对采集仪进行远程程序更新，支持现场和远程对设备进行各项参数设置或读取的编程操作 通讯协议： 支持JLKJ、标准MODBUS协议，双协议切换功能，方便用户实现上位机软件二次编程. 部分合作案例
