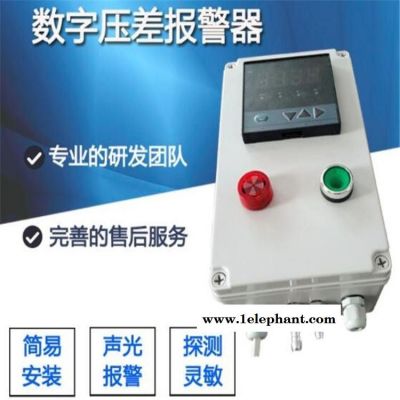

除尘器压差报警器(全自动监测记录)

除尘器压差报警器(全自动监测记录)——江西世纪行 刘工：

 压差报警器作用：

    除尘器压差报警装置是用来监测除尘器内进风口和出风口产生的压差值。能有效的避免除尘器内的布袋堵塞，如果压差值过高一定要及时清理除尘内的布袋火灾及的发生。

压差报警器的优点。

     本差报警器具有可以直观地显示布袋除尘器内的布袋阻塞情况和布袋除尘器的工作状态，确保布袋除尘器安全稳定运行，不需要工作人员登高近距离观察。

       除尘器风管口风压差监测报警仪使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，测量精度高。经精密温度补尝，放大外理，转换成4-20mA标准信号，与工业计算机或集散系统接口，系统应用：本系统可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘报警保护系统中，实现对除尘系统的稳定运行提供基础的数据支撑，对除尘系统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系统的安全稳定运行，以达到环保除尘目的。

压差报警装置技术规格：

·测量介质：干燥，洁净无腐蚀性气体

·压力形式：表压，压差

·采用美国进口差压芯体，精度高稳定性好，具有零点，满量程补偿，温度补偿。

·量程：0-±100pa/0-±10,000pa

·输入电压： 220VAC (16~36VDC需定制)

·精度： ±0.5% FS/1.0% (标 准型), ±0.25% FS型);

·长 期稳定性能： 0.1%FS/年

·输出信号： 1路开关量 (标配1路声光报警仪+1路电源指示灯/开关)可加选4-20mA. 0-5V、0-10v输出或RS485通讯接口。

·LED双行4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减。

·手动按键压差零点校准

·过载能力： 200%FS·ABS工业塑料外壳， IP65防护等级

·补偿温度：-10-70℃ 环境温度：常温(-10-70℃)

·外形尺寸： 150"200*100·重量： 850g

压差报警装置的安装方法：

1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。

2.挂脚安装，报警仪配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

压差报警装置安装注意事项：

1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。

2.测干净气体时可以任意安装，测潮湿、脏气体时接压口垂直于地面安装，避免进入接压口。

气体压差报警装置使用说明书：
压差报警仪采用进口感压芯片，配合的电路处理和温度补偿技术，能测量气体压差大小。具有灵敏度高过载能力强干扰能力强、长 期稳定可 靠等优点。
1.接线说明：
压差报警仪内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

2.面板说明：
如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警仪报警。压差报警仪有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。
压差报警仪上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警仪报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警仪配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免进入接压口。
5.主要技术指标：
工作电压：AC220V
测量范围：0-5KPA
测量精度：0.2%FS
测量速度：3次/秒
过载能力：1.5倍满量程
继电器触点容量：AC220V/3A
继电器触点寿命：100000次

本装置适用用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘设备的报警保护系 统中，实现对除尘器的稳定运行提供基础的数据支撑，对除尘系 统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系 统的安 全稳定运行，以达到环保除尘目的。

本产品具有多种套餐供货和单一规格供货的可选方案，欢迎广大用户垂询，欢迎工程公司、工程个体户垂询！

  特别提醒：由于流体压力种类繁多、控制要求各有不同，请客户在订货前明示报警压力值、流体类型，订货前咨询我司的工程师：以便选择合适的产品和配套方案!

   压差报警器安装于室内，不可雨淋，以防触电！!
