| 类型 : | 三辊卷板机 | 品牌 : | 侑轩机械 |
| 型号 : | 卷板机 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 质保3年 |
| 主电机功率 : | 1.5--3kw | 外形尺寸 : | 订制 |
| 卷板 厚度 : | 30mm | 卷板 宽度 : | 3m |
| 卷板速度 : | 15（m/min） | 下辊直径 : | 优 |
| 满载卷制 小直径 : | 订制 | 动力类型 : | 机械传动 |
| 控制形式 : | 数控 | 布局形式 : | 卧式 |
| 作用对象材质 : | 金属 | 适用行业 : | 通用 |
镀锌板全自动卷圆机 全自动大型液压卷板机 侑轩机械 小型全自动卷圆机
【温馨提示】产品相关型号过多，网站中标识的价格以及参数仅作参考，具体价格以来电咨询为准，欢迎新老客户来公司考察面谈！！
性能特点：

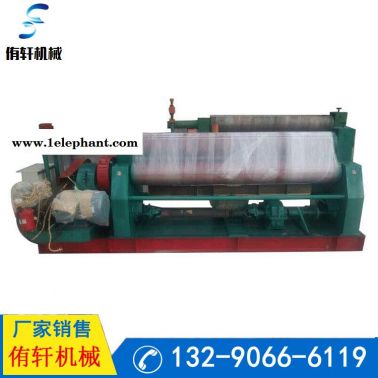

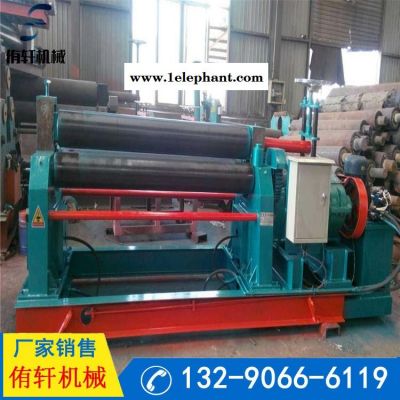

该机结构型式为三辊对称式，上辊在两下辊 对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。上辊可分离取料电动升降起辊。可安装靠轮卷制锥体、角铁、槽钢等异异型钢材。
机器的主要结构和特点
该机结构为机械对称三辊卷板机，上辊在两下辊 对称位置作垂直升降运动，通过丝杆、丝母、蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机型的缺点是板材端部需借助其他设备进行预弯。
注：W11-25×2500以上大规格采用液压倒头卸料，可按客户要求，定做指定规格机型。
该设备主要由上辊装置，下辊装置、主传动系统、平衡装置、底盘等部分组成。
◆上辊装置：上辊装置包括上辊、上辊轴承座及滑动轴承等。上辊为卷板机的主要部件，上辊呈鼓形,用于补偿上辊受力变形挠度。上辊用45#钢制成.
◆下辊装置：下辊装置包括两下辊、下辊墙板，滑动轴承，蜗杆传动机构等。下辊装置为卷制板材提供正反扭矩。通过主传动输出齿轮和下辊输入齿轮，传动扭矩。下辊用45#钢制成。下辊滑动轴承选用SF-1自润滑复合材料。
◆主传动系统：主传动系统由主电机、减速机、输出齿轮等组成。系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。
◆平衡装置：平衡装置由两根拉杆和平衡梁组成。平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。
◆底盘：由槽钢与钢板焊接而成，用于安装各部件
