低价供应3KVA绝缘靴手套耐压试验装置

产品简介：

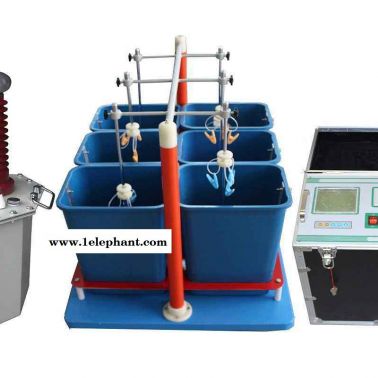

绝缘靴手套耐压试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的Z高电压。绝缘靴(手套)耐压试验装置分为两部件，一部件为水槽、二部件为控制台。水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。同时显示绝缘靴或绝缘手套的泄漏电流。控制台设有过流保护、零位保护、时间保护及报警等功能。

工作原理：

接入0~220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴(手套)获得规定的试验电压。根据绝缘靴(手套)试验规程，读取、纪录测试参数。

低价供应3KVA绝缘靴手套耐压试验装置

试验步骤：

1、将水槽内加入三分之二的水，并固定在绝缘台面上。

2、将加入水的绝缘靴及绝缘手套放入水槽内，绝缘手套用探棒上的绝缘夹夹住，绝缘靴及绝缘手套上口不能弄湿，保持绝缘靴及绝缘手套上口干燥。

3、调节高压管上的松紧罗丝，将探棒深入绝缘靴及绝缘手套内的水中并拧紧松紧罗丝以固定探棒。

4、将水槽箱接桩接地，水槽箱插座接入控制箱输出插座，并将水槽箱上的每只毫安表开关拧到"断"位置上。

5、将控制箱电源插座接入220V电源，并将接地端接地。

6、设置好试验时间及过流保护值。

7、接通电源前，将调压器回到零位，合上闸刀，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。

8、顺时针匀速旋转调压器手柄升压，并密切注意控制箱仪表及水槽箱毫安表的情况。

9、如果水槽箱的毫安表有异常，将有异常的毫安表对应的毫安表开关拧到"通"位置上，以保护毫安表遭过电流损坏。

10、当到达所需电压时，打开时间继电器开关，时间继电器计时。

11、当时间继电器到达设定时间时，报警器再次报警，提醒耐压时间已到。

12、逆时针旋转调压器手柄降压，然后关掉时间继电器开关并按下断开按钮，拉下闸刀，试验结束。

13、除非试验允许，决不允许全电突然断电。

14、试验中如果被试品短路或故障击穿，过流整定器动作切断高压输出。
