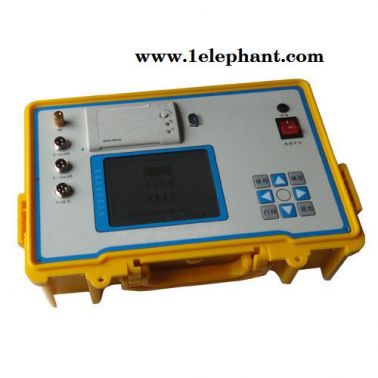

ZCYZ-302A氧化锌避雷器带电测试仪，是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

二、产品特点

1. 仪器标准配置不带高能锂离子电池，可选配内置。

2. 5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。

3. 适用于避雷器带电、停电或试验室等场所使用。

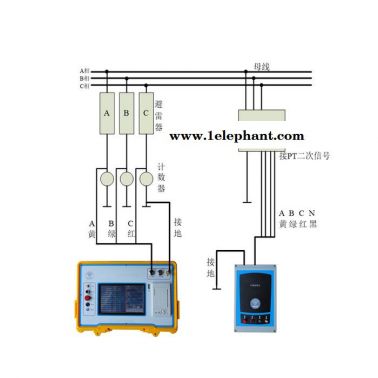

4. 电流、电压传感器完全隔离，安全可靠。分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。

5. 仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。

6. 内部配置存储器，可掉电存储200组试验数据。

7. 选配RS232通讯接口，可通过上位机进行试验，导出试验数据。

8. 可进行抗干扰计算，补偿A、C两相电流受B相偏差。

9. 高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

10. 选配置内带高能锂离子电池，特别适合无电源场合。仪器内部只带弱电，电压不超过12V，充电状态亦可工作。

11. 采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

三、技术参数

1. 工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时

2. 测量范围：

泄漏电流:0-10mA（可扩展）；

电压:30-100V（可扩展）。

3. 测量准确度：

电流：全电流>100μA，±5%读数±1个字；

电压：基准电压信号>30V时，±2%读数±1个字；

4. 测量参数：

泄漏电流全电流波形、基波有效值、峰值。

泄漏电流阻性分量基波有效值及3、5、7次有效值。

泄漏电流阻性分量峰值：正峰值Ir+  负峰值Ir-。

容性电流基波，全电压、全电流相角差。

电压有效值。

避雷器功耗。

5. 电压基准信号取样方式：20米（可扩展）

6. 仪器尺寸： 主机360mm×260mm×140mm

7. 仪器重量： 主机5.0kg
